برجسته

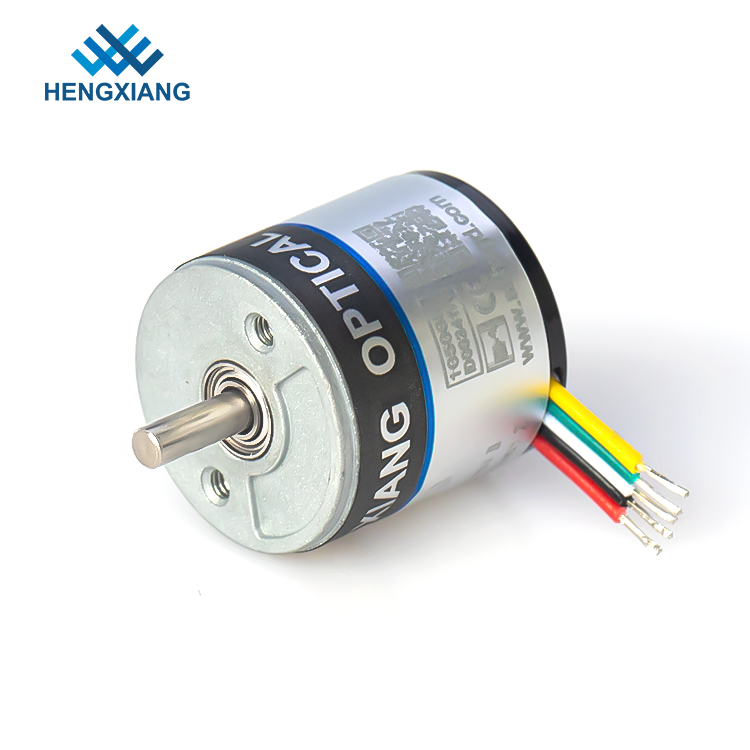

رمزگذار روتاری مینیاتور 18 میلی متری OD
,رمزگذار روتاری مینیاتور شافت جامد
,رمزگذار روتاری مینیاتور رزولوشن 360
-
نام محصولقطر بیرونی 18 میلی متر شافت جامد 2.5 میلی متر مینیاتور چرخان رمزگذار با وضوح ABZ فاز 360
-
ابعاد بیرونیقطر شافت جامد: .5 2.5 میلی متر
-
وضوح36؛ 50؛ 60؛ 100؛ 200؛ 250؛ 256؛ 360؛ 400؛ 500؛ 512 ； 720 ； 800 ； 1000؛ 1024 ； 1440؛ 1600
-
مرحله خروجیفاز A ، B ، Z
-
ولتاژ تغذیهDC5V ; DC5V؛ DC8-30V DC8-30V
-
نوع پریزکابل از عقب خارج می شود
-
محل منبعشانگهای، چین
-
نام تجاریHENGXIANG
-
گواهیCE,ISO9001
-
شماره مدلرمزگذار افزایشی S18
-
مقدار حداقل تعداد سفارشرمزگذار 1pcs برای شروع سفارش
-
قیمتnegotiable
-
جزئیات بسته بندیهر 1 قطعه / بسته بندی شده در یک جعبه کارتن
-
زمان تحویل3-5 روز کاری برای سفارش نمونه ، 7-15 روز کاری برای سفارش جمعی
-
شرایط پرداختD / A ، D / P ، T / T ، Western Union ، کارت اعتباری ، Master Card ، Paypal و غیره
-
قابلیت ارائه100K قطعه در سال
رمزگذار مینیاتوری روتاری شفت جامد 2.5 میلی متر OD 18 میلی متر
قطر بیرونی 18 میلی متر شافت جامد 2.5 میلی متر مینیاتور رمزگذار چرخشی با وضوح ABZ فاز 360
توضیحات محصول
مسائل ما نیاز به توجه دارند
1. باید ولتاژ منبع تغذیه را انتخاب کنید: DC5V یا DC8-30V
2. در صورت انتخاب رمزگذار شافت توخالی ، باید شماره مدل صفحه فنر برگ را انتخاب کنید
3. لطفاً سرعت موتور (RPM) را كه در واقع استفاده مي كنيد ، راهنمايي كنيد
4. اگر نیاز دیگری دارید ، لطفا پارامترهای جزئیات را ارائه دهید
امتیازات فروش ما
• پاسخ سریع پس از دریافت درخواست نقل قول مشتری
• تیم مهندس حرفه ای ، برای حل مشکلات شما در هر زمان
• قبل از حمل و نقل دقیقاً بازرسی کنید
• مدل های مختلف رمزگذار انتخاب می شوند
• زمان کوتاه
• استاندارد با کیفیت بالا
جدول پارامتر رمزگذار افزایشی S18
| نام محصول | قطر بیرونی 18 میلی متر شافت جامد 2.5 میلی متر مینیاتور رمزگذار چرخشی با وضوح ABZ فاز 360 |
| نام تجاری | HENGXIANG |
| ابعاد خارجی | قطر خارجی: 18 میلی متر |
| ضخامت: 18 میلی متر | |
| قطر شافت جامد: .5 2.5 میلی متر | |
| وضوح | 36؛ 50؛ 60؛ 100؛ 200؛ 250؛ 256؛ 360؛ 400؛ 500؛ 512 ； 720 ； 800 ； 1000؛ 1024 ； 1440؛ 1600 |
| فاز خروجی | فاز A ، B ، Z |
| ولتاژ تغذیه | DC5VDC8-30V |
| نوع خروجی | کابل از طرف بیرون |
| کابل از عقب خارج می شود | |
| حالت خروجی | خروجی مدار باز کالکتور (NPN و PNP) |
| دمای محیط | دمای کار: -20 ~ + 80 درجه (غیر سینی) |
| دمای ذخیره سازی: -25 ~ + 85 درجه (بدون یخ زدگی) | |
| انسانیت محیطی | کارکرد و ذخیره سازی: 35 ~ 85٪ RH (غیر متراکم) |
| فرکانس پاسخ بالا | حداکثر 100 کیلوهرتز |
| ارتعاش (تحمل) | دامنه 0.75 میلی متر ، 10-50 هرتز ، 1 ساعت جهت X / Y / Z به صورت جداگانه |
| شوک (تحمل) | 49 / متر بر ثانیه ، سه بار برای جهت X ، Y ، Z به صورت جداگانه |
| مواد شفت | 304 فولاد ضد زنگ |
| طول کابل | 150 میلی متر |
| پوسته | آلیاژ آلومینیوم |
| بسته بندی | جعبه کارتن |
| وزن خالص | حدود 20 گرم (همراه با بسته) |
| صدور گواهینامه | م |
کاتالوگ رمزگذار
اگر قبلاً مدل رمزگذار را که می خواهید سفارش دهید انتخاب کرده اید ، لطفاً برای دریافت جدیدترین کاتالوگ مستقیماً با ما ایمیل بزنید یا با خدمات آنلاین تماس بگیرید
اما اگر هنوز در انتخاب شماره مدل رمزگذار مناسب شک دارید ، همچنین می توانید برای دریافت کاتالوگ مربوطه با ما تماس بگیرید.
روش عملکرد رمزگذار
بیشتر رمزگذارهای افزایشی دارای درایور خروجی Push-Pull (HTL) یا RS422 (TTL) هستند ، اینها بیشتر مدارهای خروجی قدیمی مانند Open Collector NPN ، Open Collector PNP ، Voltage Output را جایگزین کرده اند.
مدارهای Push-Pull (HTL) که با نام Totem Pole نیز شناخته می شوند ، سطح سیگنالی را ارائه می دهند که با ولتاژ تغذیه اعمال شده مطابقت دارد.ولتاژ تغذیه معمولاً از 8 تا 30 VDC است.
با اتصالات مناسب می توانید از رابط Push Pull برای جایگزینی مدارهای جمع کننده واقعی باز با استفاده از یک دیود خارجی متصل به روشی استفاده کنید که جهت جریان را محدود کند مدارهای RS422 (TTL) یک سطح سیگنال 5 ولت ثابت را فراهم می کند که به آن وابسته نیست ولتاژ تغذیهدو دامنه ولتاژ تغذیه را می توان انتخاب کرد: از 4.75 تا 5.5 VDC (می تواند برای جایگزینی درایورهای خروجی کلکتور باز باشد) یا از 8 تا 30 VDC.با استفاده از سیگنال های دیفرانسیل ، خروجی کاملاً با استاندارد RS422 مطابقت دارد.
خروجی های دیفرانسیل بالاترین قابلیت پاسخ فرکانسی و بهترین ایمنی صدا را دارند.برای اطمینان از این گیرنده نیز باید دیفرانسیل باشد.
جایگزینی درایورهای خروجی قدیمی تر
تاریخ تولید
3-5 روز کاری برای نمونه پس از پرداخت کامل
7-15 روز برای تولید انبوه پس از پرداخت کامل
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
