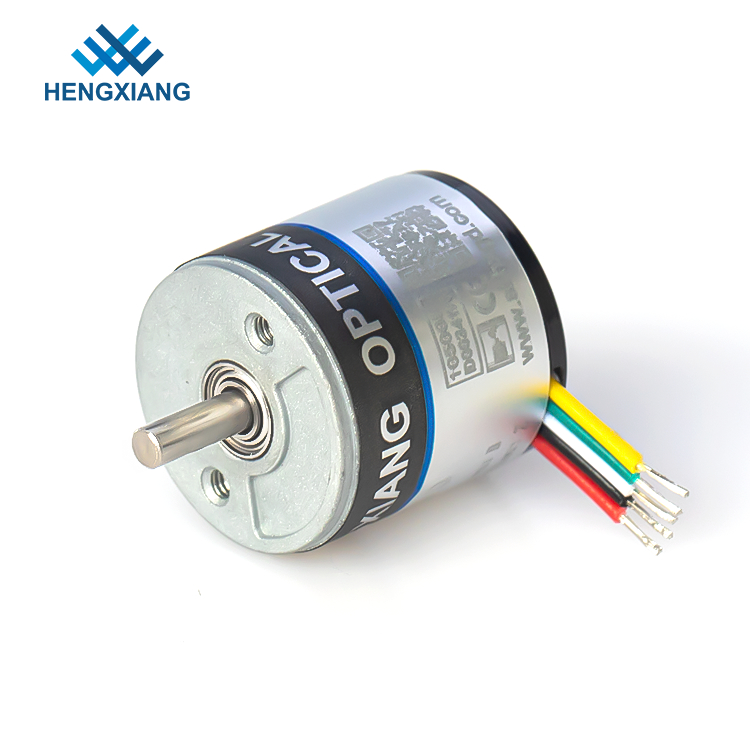

رمزگذار روتاری مینیاتور S18
,رزولوشن 1600 مینیاتور روتاری
,رمزگذار روتاری موتور کوچک
-
نام محصولرمزگذار چرخشی مینیاتوری S18 خروجی 1600 فاز AB NPN برای موتور ساب مینیاتور
-
ضخامت بدنه رمزگذار18 میلی متر
-
قطر شافت جامد2.5 میلی متر ، با شکل D
-
طول شفت7 میلی متر
-
اندازه قطر نصب12 میلی متر
-
ولتاژ منبع تغذیه5 ولت یا 8-30 ولت
-
محل منبعشانگهای، چین
-
نام تجاریHENGXIANG
-
گواهیCE,ISO9001
-
شماره مدلS18
-
مقدار حداقل تعداد سفارش1 عدد
-
قیمتConsult us
-
جزئیات بسته بندیهر 1 قطعه در جعبه کارتن تک بسته بندی شد
-
زمان تحویل3-5 روز کاری برای سفارش نمونه ، 7-15 روز کاری برای سفارش جمعی
-
شرایط پرداختL / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram
-
قابلیت ارائه100K قطعه در سال
رزولوشن 1600 مینیاتوری Rotary Encoder 1600 برای موتور ساب مینیاتوری
رمزگذار چرخشی مینیاتوری S18 خروجی 1600 فاز AB NPN برای موتور ساب مینیاتور
توضیحات محصول
اطلاعات پایه محصول رمزگذار S18 mini
ضخامت بدنه رمزگذار 18 میلی متر
قطر شافت جامد 2.5 میلی متر ، با شکل D
طول شافت 7 میلی متر
اندازه قطر نصب 12 میلی متر
ولتاژ منبع تغذیه 5 ولت یا 8-30 ولت
سیگنال خروجی مدار: NPN و PNP
سنجش اساسی: فوتوالکتریک
نبض در هر نوبت: 250ppr-1600ppr
حداکثر دور موتور 5000 دور در دقیقه
سطح حفاظت درجه IP50
خروجی کابل روبان
مشخصات
| نام محصول |
رمزگذار چرخشی مینیاتوری S18 خروجی 1600 فاز AB NPN برای موتور ساب مینیاتور |
|
نام تجاری |
HENGXIANG |
| نوع رمزگذار | رمزگذار افزایشی |
|
ابعاد بیرونی |
قطر خارجی: 18 میلی متر ضخامت: 18 میلی متر قطر شافت جامد: .5 2.5 میلی متر |
|
وضوح |
36؛ 50؛ 60؛ 100؛ 200؛ 250؛ 256؛ 360؛ 400؛ 500؛ 512 ； 720 ； 800 ； 1000؛ 1024 ； 1440؛ 1600 |
|
مرحله خروجی |
فاز A ، B ، Z |
|
ولتاژ تغذیه |
DC5V و DC8–30V |
|
نوع خروجی |
کابل از طرف بیرون کابل از عقب خارج می شود |
|
حالت خروجی |
خروجی مدار باز کالکتور (NPN و PNP) |
|
دمای محیط |
دمای کار: -20 ~ + 80 درجه (بدون یخ زدگی) دمای ذخیره سازی: -25 ~ + 85 درجه (بدون یخ زدگی) |
|
انسانیت زیست محیطی |
کارکرد و ذخیره سازی: 35 ~ 85٪ RH (غیر متراکم) |
|
فرکانس پاسخ بالا |
حداکثر 100 کیلوهرتز |
|
Rev. برتر |
5000 دور در دقیقه |
|
درجه حفاظت |
IP50 |
|
جریان مصرفی |
حداکثر 50 میلی آمپر |
|
زمان ظهور / سقوط |
100nsec حداکثر |
|
بار شفت |
رادیل: 2N؛محوری: 2N |
|
ارتعاش (تحمل) |
دامنه 0.75 میلی متر ، 10-50 هرتز ، 1 ساعت جهت X / Y / Z به صورت جداگانه |
|
شوک (تحمل) |
49 / متر بر ثانیه ، سه بار برای جهت X ، Y ، Z به صورت جداگانه |
|
مواد شفت |
304 فولاد ضد زنگ |
|
طول کابل |
150 میلی متر |
| صدور گواهینامه | م |
اصل رمزگذار
درجه مکانیکی چرخش واقعی شافت به درجه است.درجه الکترونیکی برای سیگنال های الکتریکی استفاده می شود.زمان مورد نیاز برای تکمیل یک چرخه ولتاژ / جریان متناوب به عنوان 360 درجه الکتریکی (el °) تعریف شده است.برای رمزگذارهای افزایشی ، یک سیکل برابر با یک پالس کامل است.با یک PPR مشخص ، درجه الکتریکی را می توان برای هر رمزگذار افزایشی به درجه مکانیکی تبدیل کرد.
هر 90 درجه سانتیگراد ، رمزگذار افزایشی یک لبه در حال افزایش یا افتادن روی خروجی "A" یا "B" دارد که می تواند به عنوان شمارش تفسیر شود.اگر یک رمزگذار 1000 PPR خروجی بگیرد ، یک شمارنده می تواند 4000 شمارش را تفسیر کند (هر پالس 4 شمارش).
بسته بندی
هر رمزگذار منفرد در یک کارتن امن و دارای حباب محافظ بسته بندی می شود.
سپس تمام رمزگذارها در کارتن بزرگتری قرار می گیرند تا محموله را آماده کنند.
درباره کارخانه ما
- مارک اختصاصی رمزگذار "HENGXIANG"
- دارای گواهینامه سیستم مدیریت کیفیت ISO9001: 2000 و گواهینامه CE
- اختراع اختراع پنج و مدل سودمند اختراع ثبت شده پنج
- تصویب پروژه تحول دستاوردهای جدید و پیشرفته شانگهای.
- هدف ما: تأمین نیازهای مشتری ، ایجاد ارزش اجتماعی ، خدمات دقیق به مشتریان و دستیابی به برنده.
- واقع در شهر شانگهای
- 20-30 کارگر باتجربه
قبل از سفارش درباره رمزگذاران یا کارخانه ما س ourال کنید
س: کارخانه شما کجاست؟
A: کارخانه ما در شهر شانگهای واقع شده است.
س: آیا می توانم از کارخانه شما بازدید کنم؟
پاسخ: بله ، شما در هر زمان که بخواهید از کارخانه خود بازدید می کنیم.
س: مدت زمان تحویل شما چقدر است؟
A: معمولاً 3 روز کاری برای نمونه ، 7-15 روز برای تولید انبوه ،
تاریخ تولید با توجه به مقدار سفارش است.
س: بالاترین وضوح محصولات رمزگذار شما چیست؟
پاسخ: بالاترین وضوح 80000ppr است ، می توانید برای اطلاعات بیشتر با ما ایمیل کنید.
س: آیا رمزگذار شما می تواند سفارشی شود؟
A: بله ، رمزگذار ما می تواند با توجه به نیاز شما سفارشی شود ،
س: آیا شما محصول رمزگذار خود را قبل از حمل آزمایش می کنید؟
پاسخ: بله ، ما 100٪ قبل از حمل 100 قطعه را تست و بررسی می کنیم تا مطمئن شویم که بر روی دستگاه شما به خوبی کار می کند.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
