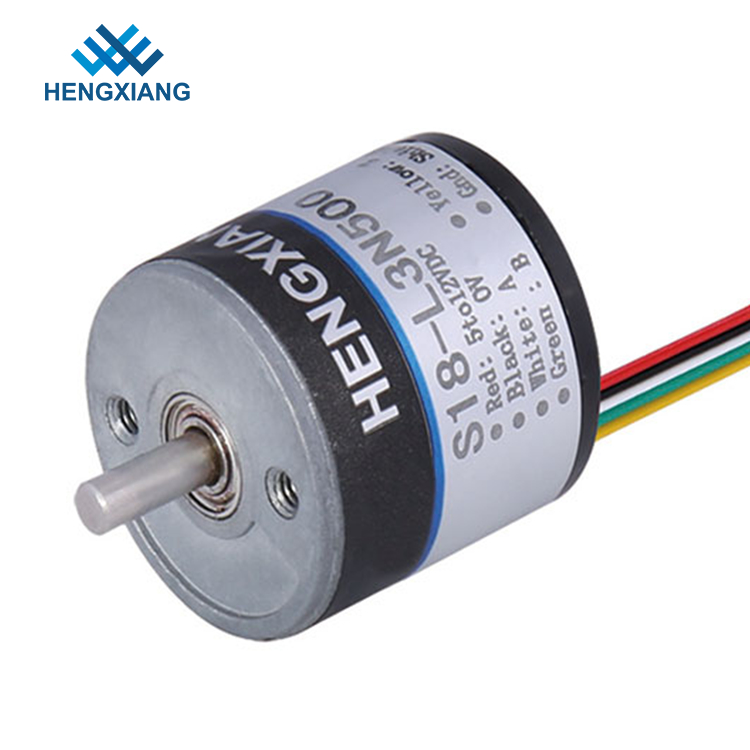

1600 قطعنامه S18 مینیاتور Rotary Encoder AB فاز NPN خروجی برای موتور Subminiature
-
برجسته
رمزگذار نوری مینیاتوری
,رمزگذار دوار ساده
-
قطر خارجی18 میلیمتر
-
ضخامت18 میلیمتر
-
قطر شفت جامد2.5 میلیمتر
-
فاز خروجیفاز A، B، Z
-
ولتاژ تغذیهDC5V؛ DC8-30V
-
مواد شفتفولاد ضد زنگ 304
-
حالت خروجیمدار خروجی جمع کننده (NPN و PNP)
-
وزن خالصحدود 20 گرم (با بسته)
-
محل منبعشانگهای، چین
-
نام تجاریHENGXIANG
-
گواهیCE,ISO9001
-
شماره مدلسنسور چرخش مینی S18
-
مقدار حداقل تعداد سفارشکد کننده 1pcs برای شروع سفارش
-
قیمتnegotiable
-
جزئیات بسته بندیهر یک قطعه در جعبه کارتونی تک بسته بود
-
زمان تحویل3-5 روز کاری برای سفارش نمونه، 7-15 روز کاری برای سفارش توده
-
شرایط پرداختD / A، D / P، T / T، Western Union، کارت اعتباری، Master Card، Paypal و غیره
-
قابلیت ارائه100K قطعه در سال
1600 قطعنامه S18 مینیاتور Rotary Encoder AB فاز NPN خروجی برای موتور Subminiature
S18 سنسور ماتریکس دوتایی فاز AB NPN خروجی خروجی 1600 مین اندازه شفت 2.5mm برای موتور زیر معدن
اطلاعات پایه محصول کد کننده سنسور S18
ضخامت بدن کد کننده 18 میلی متر
قطر شفت جامد 2.5mm، با شکل D
طول شفت 7 میلیمتر
قطر اندازه نصب 12 میلیمتر
ولتاژ منبع تغذیه 5V یا 8-30V
خروجی مدار سیگنال: NPN و PNP
حساسیت پایه: فوتوالکتریک
پالس در هر نوبت: 250 ppr-1600 ppr
حداکثر سرعت موتور 5000rpm
سطح حفاظت سطح IP50
خروجی کابل ریبان
جزئیات مشخصات
| نام تجاری | HENGXIANG |
| ابعاد بیرونی | قطر خارجی 18 میلیمتر |
| ضخامت: 18 میلی متر | |
| قطر شفت جامد: 2.5 میلی متر | |
| وضوح | 36، 50، 60، 100، 200، 250، 256، 360، 400، 500، 512، 720، 800، 1000، 1024، 1440، 1600 |
| فاز خروجی | فاز A، B، Z |
| ولتاژ تغذیه | DC5V؛ DC8-30V |
| نوع خروجی | کابل از طرف |
| کابل از پشت | |
| حالت خروجی | مدار خروجی جمع کننده (NPN و PNP) |
| دمای محیط | دمای کار: -20 ~ + 80 درجه (غیر آبیاری) |
| دمای ذخیره سازی: -25 ~ + 85 ° (غیر آبیاری) | |
| انسانیت زیست محیطی | عملیات و ذخیره سازی: 35 ~ 85٪ RH (غیر متراکم) |
| فرکانس بالا پاسخ | حداکثر 100 کیلوگرم |
| نسخه برتر | 5000rpm |
| درجه حفاظت | IP50 |
| جریان مصرف | 50 میلی ثانیه حداکثر |
| زمان ظهور / پاییز | حداکثر 100nsec |
| بار شفت | Radiel: 2N؛ محوری: 2N |
| لرزش (تحمل) | دامنه 0.75mm، 10-50Hz، 1 ساعت جهت جهت X / Y / Z به صورت جداگانه |
| شوک (تحمل) | 49 / m / s2، سه بار برای جهت X، Y، Z به صورت جداگانه |
| مواد شفت | 304 فولاد ضد زنگ |
| طول کابل | 150 میلیمتر |
اصل رمزگذار
درجه مکانیک چرخش واقعی محور در درجه است. درجه الکتریکی برای سیگنال های الکتریکی استفاده می شود. زمان مورد نیاز برای تکمیل یک چرخه ولتاژ / جریان متناوب به عنوان 360 درجه الکتریکی (el °) تعریف شده است. برای encoders increment، یک چرخه برابر با یک پالس کامل است. با یک PPR داده شده، درجه الکتریکی را می توان برای هر کدک افزایشی تبدیل به درجه مکانیکی کرد.
هر 90 عدد الگوریتم تکاملی یک خروجی افزایش یا کاهش خروجی "A" یا "B" را می دهد که می تواند به عنوان یک شمارش تفسیر شود. اگر کددور 1000 PPR را تولید کند، یک شمارنده می تواند 4000 عدد را تفسیر کند (هر پالس 4 عدد).
بسته بندی
هر کدک تک بسته به یک کارتن ایمن با محافظ حباب بسته بندی شده است.
سپس تمام رمزگذاران برای تهیه حمل و نقل در یک کارتن بزرگتر قرار می گیرند.
درباره کارخانه ما
- نام تجاری خود را از HENGXIANG رمزگذار
- گواهینامه سیستم مدیریت کیفیت ISO9001: 2000 و صدور گواهینامه CE
- اختراع ثبت اختراع پنج و ثبت اختراع مدل سود پنج
- طرح انتقال شانس جدید و پیشرفته پیشرفته شانگهای.
- هدف ما: برآوردن نیاز مشتری، ایجاد ارزش اجتماعی، خدمت به مشتریان با اهمیت و دستیابی به پیروزی برنده.
- واقع در شهر شانگهای است
- 20 تا 30 کارگر با تجربه
سوال در مورد encoders یا کارخانه ما قبل از سفارش
س: کارخانه شما کجاست؟
A: کارخانه ما در شهر شانگهای واقع شده است.
س: آیا می توانم به کارخانه شما مراجعه کنم؟
A: بله، شما هر وقت که راحت هستید، ما از کارخانه ما بازدید می کنیم.
س: مدت زمان تحویل شما چقدر است؟
A: معمولا 3 روز کاری برای نمونه، 7-15 روز برای تولید انبوه،
تاریخ تولید مطابق با مقدار سفارش است.
س: بالاترین رزولوشن محصولات رمزگذار شما چیست؟
A: بالاترین رزولوشن 80000ppr است، شما می توانید برای اطلاعات بیشتر به ما ایمیل بزنید.
س: آیا می توانم رمزگذار خود را سفارشی کنم؟
A: بله، رمزگذار ما را می توان با توجه به نیازهای شما سفارشی
س: آیا قبل از ارسال محصول کدنویسی خود را آزمایش می کنید؟
A: بله، ما 100٪ تست و بررسی هر قطعه قبل از حمل و نقل مطمئن شوید که آن را به خوبی بر روی دستگاه شما کار می کند.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
