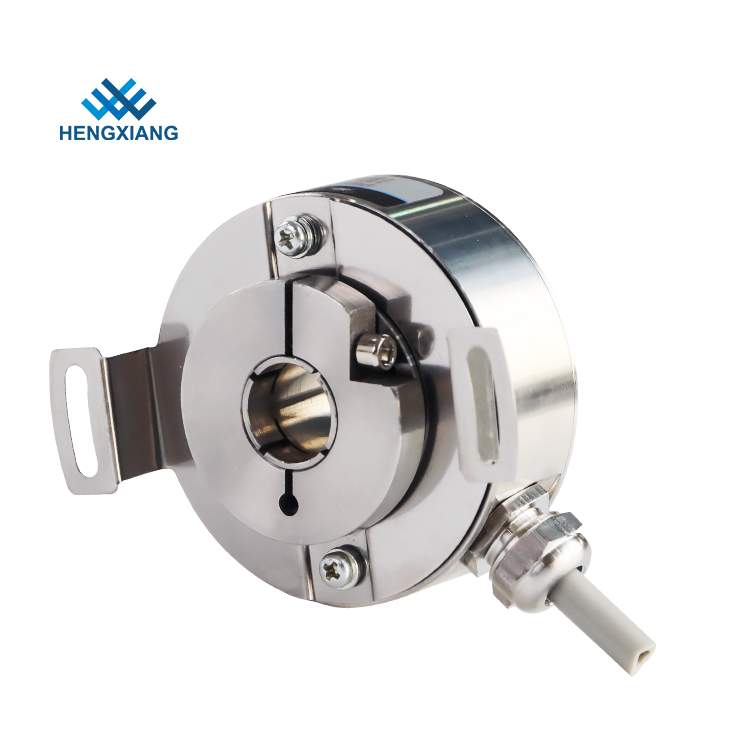

Stainless Steel Hollow Shaft Incremental Encoders PGK50 Ip67 Automation Control

رمزگذارهای افزایشی شافت توخالی فولاد ضد زنگ PGK50 کنترل اتوماسیون Ip67

  • برجسته

    رمزگذار فولادی ضد زنگ شفت توخالی

    ,

    رمزگذار چرخشی افزایشی فولاد ضد زنگ

    ,

    رمزگذار شافت توخالی کنترل خودکار

  • نام تجاری
    هنگ سیانگ
  • نوع رمزگذار
    نوع افزایشی
  • قطر بیرونی
    50 میلی متر
  • قطر شفت توخالی
    10 میلی متر؛ 12 میلی متر؛ 14 میلی متر؛ 15 میلی متر (اختیاری) از طریق شفت
  • وضوح
    1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
  • فاز خروجی
    فاز ±ABUVW
  • نوع خروجی
    کابل شعاعی
  • حالت خروجی
    F=Push-pull; F=Push-pull; C=TTL(DC5V);E=HTL(DC8-30V) C=TTL(DC5V);E=HTL(DC8-3
  • حفاظت
    IP67
  • وزن خالص
    حدود 150 گرم
  • محل منبع
    شانگهای، چین
  • نام تجاری
    HENGXIANG
  • گواهی
    CE,ISO9001
  • شماره مدل
    PGK50
  • مقدار حداقل تعداد سفارش
    1 عدد رمزگذار برای شروع سفارش
  • قیمت
    negotiable
  • جزئیات بسته بندی
    هر 1 قطعه در جعبه کارتن تک بسته بندی شد
  • زمان تحویل
    3-5 روز کاری برای سفارش نمونه، 7-15 روز کاری برای سفارش انبوه
  • شرایط پرداخت
    D/A، D/P، T/T، Western Union، کارت اعتباری، مستر کارت، پی پال و غیره
  • قابلیت ارائه
    100 هزار قطعه در سال

رمزگذارهای افزایشی شافت توخالی فولاد ضد زنگ PGK50 کنترل اتوماسیون Ip67

رمزگذارهای افزایشی شافت توخالی فولاد ضد زنگ PGK50 کنترل اتوماسیون Ip67



آرمزگذار شافت توخالی، همچنین به نام aرمزگذار چرخشی، یک دستگاه الکترومکانیکی است که موقعیت یا حرکت زاویه ای شفت یا محور را به کد آنالوگ یا دیجیتال تبدیل می کند.

دو نوع اصلی وجود دارد: مطلق و افزایشی (نسبی).

خروجی رمزگذارهای مطلق موقعیت فعلی شفت را نشان می دهد و آنها را مبدل های زاویه ای می کند.

خروجی رمزگذارهای افزایشی اطلاعاتی در مورد حرکت شفت ارائه می دهد که معمولاً در جاهای دیگر به اطلاعاتی مانند سرعت، مسافت و موقعیت پردازش می شود.



درجه حفاظت

IP67



فاز خروجی

فاز ±ABUVW



کاربرد

صنایع نساجی، موتور، ماشین آلات بسته بندی، خطوط صنعتی و حتی در صنایع دمای پایین.



مدار سیگنال رمزگذار

1. NPN Open Collector -- NPN Open Collector (NPN) یک رابط مبتنی بر مدار خروجی با ترانزیستور NPN است.

کلکتور باز اتصال کلکتور غیر متصل ترانزیستور NPN است که امیتر آن به زمین و کلکتور آن به خروجی متصل است.

2. خروجی PNP

خروجی PNP یک رابط مبتنی بر مدار خروجی با ترانزیستور PNP است.

3. خروجی فشاری-کششی (HTL)

عملکرد منطقی ترانزیستور ولتاژ بالا با منبع ولتاژ در محدوده 10 و 30 ولت DC، که 24 ولت DC معمول ترین است.

"کم" به عنوان خروجی بین 0 ولت و 3 ولت و "بالا" بین VCC و VCC - 3.5 ولت تعریف می شود.

4. خروجی TTL RS-422

در منطق ترانزیستور ترانزیستور (TTL)، هر دو وضعیت منطقی و تقویت توسط ترانزیستور انجام می شود، از این رو نام آن است.

خروجی TTL با ولتاژ ثابت 5 ولت یا ولتاژ متغیر بین 10 تا 32 ولت عرضه می شود. برای این محدوده پایین به عنوان ≤ 0.4 ولت و محدوده بالا به عنوان ≥ 2.4 ولت تعریف می شود.



پارامترهای اساسی



موارد پارامترهای اساسی
نام تجاری هنگ سیانگ
نوع رمزگذار نوع افزایشی
قطر بیرونی 50 میلی متر
ضخامت 27 میلی متر
نوع شفت توخالی از طریق شفت
قطر شفت توخالی 10 میلی متر؛ 12 میلی متر؛ 14 میلی متر؛ 15 میلی متر (اختیاری)
وضوح 1000;1024;1250;2000;2048;2500;4096;5000;10000
فاز خروجی 1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
ولتاژ تغذیه DC5V;DC8-30V
نوع خروجی کابل شعاعی
حالت خروجی F=Push-pull;C=TTL(DC5V)
E=HTL (DC8-30V)
جریان مصرف حداکثر 100 میلی آمپر؛حداکثر 120 میلی آمپر
فرکانس پاسخ بالا 100 کیلوهرتز؛500 کیلوهرتز؛600 کیلوهرتز
GND به رمزگذار متصل نیست
گشتاور راه اندازی کمتر از 9.8×10-3 نیوتن متر
لحظه اینرسی کمتر از 6.5×10-6 kg.m2
دمای محیط عملکرد: -40 ~ 90 ℃ (کابل سیم پیچی تکراری: -10 ℃)؛ذخیره سازی: -45 ~ 95 ℃
رطوبت محیط عملکرد و ذخیره سازی: 50~85% RH (غیر متراکم)
حفاظت IP67
پوسته فولاد ضد زنگ
گواهینامه CE
بسته بندی جعبه کارتن
وزن خالص حدود 150 گرم



مزیت کارخانه رمزگذار "HENGXIANG".

  • بیش از 18 سال تجربه تولید رمزگذار
  • بیش از 20 سال مهندسین با تجربه
  • تیم کاری حرفه ای
  • استاندارد با کیفیت بالا
  • زمان پاسخگویی سریع
  • گواهی اختراع مدل سودمند
  • برند خود و برند منحصر به فرد
  • گواهینامه CE برای تمامی مدل ها
  • تاریخ تحویل فوری
  • 100٪ بازرسی کامل قبل از حمل و نقل



رمزگذارهای افزایشی شافت توخالی فولاد ضد زنگ PGK50 کنترل اتوماسیون Ip67 0
رمزگذارهای افزایشی شافت توخالی فولاد ضد زنگ PGK50 کنترل اتوماسیون Ip67 1

راهنمای انتخاب مدل

رمزگذارهای افزایشی شافت توخالی فولاد ضد زنگ PGK50 کنترل اتوماسیون Ip67 2
ابعاد ساخت
رمزگذارهای افزایشی شافت توخالی فولاد ضد زنگ PGK50 کنترل اتوماسیون Ip67 3
استفاده از محصول
رمزگذارهای افزایشی شافت توخالی فولاد ضد زنگ PGK50 کنترل اتوماسیون Ip67 4
بسته بندی و حمل و نقل
هر رمزگذار منفرد در یک کارتن امن با حباب محافظ بسته بندی می شود.
سپس تمام انکودرها در یک کارتن بزرگتر برای آماده سازی محموله قرار می گیرند.
رمزگذارهای افزایشی شافت توخالی فولاد ضد زنگ PGK50 کنترل اتوماسیون Ip67 5
معرفی شرکت
ShanghaiHengxiangOptical Electronics Co.,Ltd، واقع در شانگهای، شهر بین المللی چین، که در سال 2001 راه اندازی شد، یک
شرکت تولید حرفه ای با فناوری پیشرفته، تحقیقات و تولید را ارائه می دهد، نهاد یکپارچه کننده نوری، مکانیکی و
طراحی الکترونیکیاکنون ما خط لوله اولیه ساخت رمزگذار را به پایان رسانده ایم.پس از توسعه برای چندین سال، چرخشی
رمزگذارها اکنون دارای 10 سری و بیش از 100 نوع هستند که هر دو در سراسر جهان به فروش می رسند.

رمزگذارهای چرخشی ما به طور گسترده ای استفاده می شوند
زمینه اتوماسیون، مانند، تجهیزات اداری، تجهیزات حفاظت از آب، تجهیزات الکتریکی، نساجی
ماشین آلات، ماشین آلات نجاری، ماشین آلات تزریق، تجهیزات ولکانیزاسیون، دستگاه پزشکی، دستگاه CNC، دستگاه متالورژی، چاپ
ماشین آلات، دستگاه تست، آسانسور، موتور سروو، دستگاه بسته بندی و غیره و اعتماد و شهرت بالایی را از مشتریان به دست آورده است.
