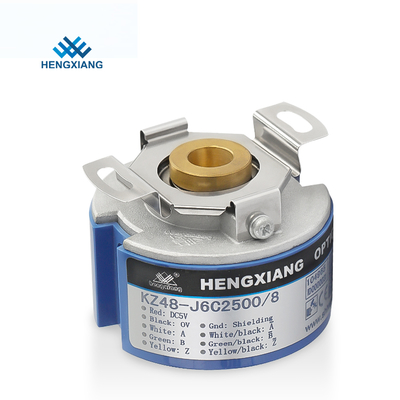

رمزگذارهای چرخشی افزایشی شافت توخالی HENGXIANG-K48 سری SEB 50-10000P/R
-
برجسته
انکودرهای چرخشی افزایشی شفت توخالی
,انکودرهای چرخشی افزایشی SEB
,انکودرهای افزایشی شافت توخالی 48 میلی متری
-
نام تجاریهنگ سیانگ
-
نوع رمزگذاررمزگذار افزایشی
-
قطر بیرونی48 میلی متر
-
ضخامت34 میلی متر
-
بعد نصب40 میلی متر (صفحه فنری 48T40)
-
نوع شفت توخالیاز طریق سوراخ مستقیم
-
قطر شفت توخالی6 میلی متر؛ 8 میلی متر؛ 10 میلی متر؛ 12 میلی متر
-
وضوح50-10000؛ 1000-10000/4/6/8
-
فاز خروجیفاز A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
-
ولتاژ تغذیهDC5V ; DC5V; DC8--30V DC8--30V
-
نوع خروجیکابل از کنار
-
حالت خروجیNPN/PNP/ولتاژ/Push-pull/TTL/HTL
-
درجه حفاظتIP40
-
وزن خالصحدود 140 گرم (با بسته بندی)
-
محل منبعشانگهای، چین
-
نام تجاریHENGXIANG
-
گواهیCE,ISO9001
-
شماره مدلK48
-
مقدار حداقل تعداد سفارش1 عدد رمزگذار برای شروع سفارش
-
قیمتnegotiable
-
جزئیات بسته بندیهر 1 قطعه در جعبه کارتن تک بسته بندی شد
-
زمان تحویل3-5 روز کاری برای سفارش نمونه، 7-15 روز کاری برای سفارش انبوه
-
شرایط پرداختD/A، D/P، T/T، Western Union، کارت اعتباری، مستر کارت، پی پال و غیره
-
قابلیت ارائه100 هزار قطعه در سال
رمزگذارهای چرخشی افزایشی شافت توخالی HENGXIANG-K48 سری SEB 50-10000P/R
رمزگذارهای چرخشی افزایشی شافت توخالی HENGXIANG-K48 سری SEB 50-10000P/R
1).مسائلی که نیاز به توجه دارند
باید ولتاژ منبع تغذیه را انتخاب کنید: DC5V یا DC8-30V
در صورت انتخاب رمزگذار شفت توخالی، باید شماره مدل صفحه فنر برگ را انتخاب کنید
لطفاً سرعت موتور (RPM) را که واقعاً استفاده می کنید، راهنمایی کنید
اگر نیازهای دیگری دارید، لطفاً پارامترهای جزئیات را ارائه دهید
2).شماره قطعه مرتبط سری K48
K48-J6E2048Q12
K48-J6C2500Q10
K48-J12E2000/4Q8
K48-J12C2500/8Q6
K48-J6E3600B12
K48-J6C1024B10
K48-J12E1200/6B8
K48-J12C1200/8B6
K48-J12E1000/6Q12
K48-J12C1000/16Q10
3).جزئیات مشخصات
| موارد | پارامترهای اساسی |
| نام تجاری | هنگ سیانگ |
| نوع رمزگذار | رمزگذار افزایشی |
| قطر بیرونی | 48 میلی متر |
| ضخامت | 34 میلی متر |
| بعد نصب | 40 میلی متر (صفحه فنری 48T40) |
| نوع شفت توخالی | از طریق سوراخ مستقیم |
| قطر شفت توخالی | 6 میلی متر؛ 8 میلی متر؛ 10 میلی متر؛ 12 میلی متر |
| وضوح | 50;60;100;200;256;300;360;500;512;600;720;1000;1024;1200;2000;2048;2500;3600;4096;5000;8192;10000 |
| 1000/4/6/8;1024/4/6/8;2048/4/6/8;2500/4/6/8;4096/4/6/8;8192/4/6/8;10000/ 6/8 | |
| فاز خروجی | فاز A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
| ولتاژ تغذیه | DC5V;DC8--30V |
| نوع خروجی | کابل از کنار |
| حالت خروجی | NPN/PNP (خروجی جمع کننده باز) |
| ولتاژ خروجی | |
| خروجی فشار کش | |
| درایو خط (26LS31) TTL | |
| درایو خط (DC8-30V) HTL | |
| فاز TTL(DC5V) ABZ به فاز UVW بازگشته است | |
| درجه حفاظت | IP40 |
| طول کابل | 500 میلی متر |
| جریان مصرف | حداکثر 100 میلی آمپر |
| فرکانس پاسخ بالا | 100 کیلوهرتز |
| موج دار شدن مجاز | ≤3%rms |
| ولتاژ بار | ≤DC30V |
| قدرت عایق | AC500V 60s |
| مقاومت عایق | 10MΩ |
| GND | به رمزگذار متصل نیست |
| نسبت علامت به فضا | 45% تا 55% |
| گشتاور شروع | کمتر از 9.8x10-3نیوتن متر |
| لحظه بین المللی | کمتر از 6.5x10-6کیلوگرم بر متر2 |
| بار شفت | شعاعی 50N;محوری 30N |
| REV | 5000 دور در دقیقه |
| تحمل زندگی | 1.5x109دور در بار نامی (100000 ساعت در 2500 RPM) |
| دمای محیط | عملکرد: -20 ± 85 درجه، ذخیره سازی: -25 ± 90 درجه |
| رطوبت محیط | عملکرد و ذخیره سازی: 35-85٪ RH (غیر متراکم) |
| لرزش (تحمل) | دامنه 0.75 میلی متر، 5-55 هرتز، 2 ساعت برای سه محور به صورت جداگانه |
| جوراب (استقامت) | 490 متر بر ثانیه211 میلی ثانیه سه بار برای جهت X، Y، Z به صورت جداگانه |
| مواد | آلومینیوم دیا ریخته گری |
| گواهینامه | CE |
| بسته بندی | جعبه کارتن |
| وزن خالص | حدود 140 گرم (با بسته بندی) |
4).سوالات متداول
Q1: نقاط قوت ما چیست؟
A1:
※تضمین کیفیت -- محصولات دارای گواهینامه های معتبر CE-ATC، ISO، QMS و غیره توسط موسسات تست شخص ثالث هستند.
※فناوری پیشرو - با فناوری جدید تحقیق و توسعه حسگر با دقت بالا و تیم طراحی حرفه ای، بهبود مستمر عملکرد، تمرکز 21 سال بر کیفیت، 3 اختراع ثبت اختراع، 17 پتنت کاربردی.
※ سفارشی - با قابلیت فنی بالغ و تجربه توسعه غنی، ما می توانیم رمزگذارها را برای نیازهای دقیق مختلف در تجهیزات مکانیکی مختلف طراحی کنیم.
※ خدمات کارآمد - استفاده کامل از منابع اطلاعات محیطی موجود برنامه ریزی یکپارچه، مشخصات یکپارچه، ساخت و ساز یکپارچه، صرفه جویی در زمان و کارآمد.
Q2: چه کاری می توانیم برای شما انجام دهیم؟
A2: ما می توانیم خدماتی را در زمینه آسانسور، موتور، CNC، نساجی، ربات، باد، پزشکی، تجهیزات خط مونتاژ و سایر صنایع فناوری اتوماسیون به شما ارائه دهیم.
Q3: چگونه یک مدل رمزگذار مناسب انتخاب کنیم؟
A3: یک مدل رمزگذار درست بر اساس برنامه‌ها و پارامترهای مختلف است، اگر سؤالی دارید می‌توانید برای پشتیبانی فنی با ما تماس بگیرید.
Q4: آیا پشتیبانی فنی ارائه می دهید؟
A4: بله، ما تکنسین حرفه ای داریم که می تواند تمام شک های شما را حل کند.
5).مدار سیگنال رمزگذار
1. NPN Open Collector -- NPN Open Collector (NPN) یک رابط مبتنی بر مدار خروجی با ترانزیستور NPN است.
کلکتور باز اتصال کلکتور غیر متصل ترانزیستور NPN است که امیتر آن به زمین و کلکتور آن به خروجی متصل است.
2. خروجی PNP
خروجی PNP یک رابط مبتنی بر مدار خروجی با ترانزیستور PNP است.
3. خروجی فشاری-کششی (HTL)
عملکرد منطقی ترانزیستور ولتاژ بالا با منبع ولتاژ در محدوده 10 و 30 ولت DC، که 24 ولت DC معمول ترین است.
"کم" به عنوان خروجی بین 0 ولت و 3 ولت و "بالا" بین VCC و VCC - 3.5 ولت تعریف می شود.
4. خروجی TTL RS-422
در منطق ترانزیستور ترانزیستور (TTL)، هم وضعیت منطقی و هم تقویت توسط ترانزیستورها انجام می شود، از این رو نام آن به این معنی است.
خروجی TTL با ولتاژ ثابت 5 ولت یا ولتاژ متغیر بین 10 تا 32 ولت عرضه می شود. برای این محدوده پایین به عنوان ≤ 0.4 ولت و محدوده بالا به عنوان ≥ 2.4 ولت تعریف می شود.
