برجسته
رمزگذار روتاری نوری 1600 ppr
,رمزگذار روتاری نوری DC24V
,رمزگذار شافت نوری 1600 ppr
-
محل منبعشانگهای، چین
-
تایپ کنیدرمزگذار دوار
-
وضوححداکثر تا 1600 گرم در هفته
-
خروجین
-
طول کابل150 میلی متر (کابل روبان)
-
سطح حفاظتIP50
-
مرحله خروجیA ، B ، Z
-
فرکانس پاسخ بالا100 کیلو هرتز
-
محل منبعشانگهای، چین
-
نام تجاریHengxiang
-
گواهیCE,ISO9001
-
شماره مدلS18
-
مقدار حداقل تعداد سفارش1 عدد
-
قیمتConsult us
-
جزئیات بسته بندیهر 1 قطعه در جعبه کارتن تک بسته بندی شد
-
زمان تحویل3-5 روز کاری برای سفارش نمونه ، 7-15 روز کاری برای سفارش جمعی
-
شرایط پرداختL / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram
-
قابلیت ارائه100K قطعه در سال

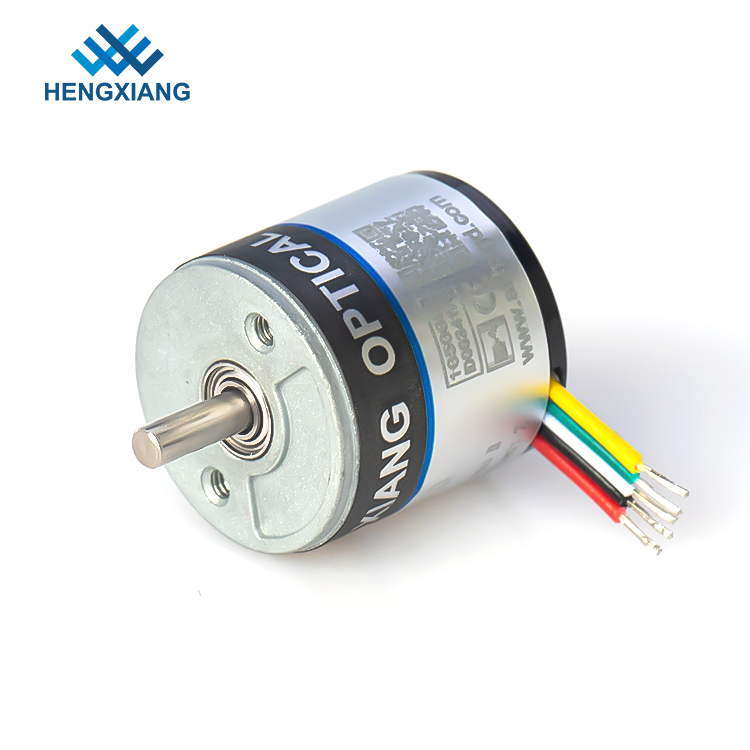

رمزگذار روتاری نوری DC24V 1600 Ppr آلیاژ آلومینیوم با پوسته
</s></s>بهترین قیمت Encoder Rotary Optical Rotary Encoder S18 DC5-24V تا 1600 ppr
پارامترهای تولید
| نام تجاری | HENGXIANG |
| ابعاد خارجی | قطر خارجی: 18 میلی متر |
| ضخامت: 18 میلی متر | |
| قطر شافت جامد: .5 2.5 mm | |
| وضوح | 36؛ 50؛ 60؛ 100؛ 200؛ 250؛ 256؛ 300؛ 360؛ 360؛ 400؛ 500؛ 512؛ 720؛ 800؛ 1000؛ 1024 ； 1440؛ 1600 |
| مرحله خروجی | فاز A ، B ، Z |
| ولتاژ تغذیه | DC5VDC8-30V |
| نوع خروجی | کابل از طرف بیرون |
| کابل از عقب خارج می شود | |
| حالت خروجی | خروجی مدار باز جمع کننده (NPN و PNP) |
| دمای محیط | دمای کار: -20 ~ + 80 درجه (بدون یخ زدگی) |
| دمای ذخیره سازی: -25 ~ + 85 درجه (بدون یخ زدگی) | |
| انسانیت زیست محیطی | کارکرد و ذخیره سازی: 35 ~ 85٪ RH (غیر متراکم) |
| فرکانس پاسخ بالا | حداکثر 100 کیلوهرتز |
| Rev. برتر | 5000 دور در دقیقه |
| درجه حفاظت | IP50 |
| جریان مصرفی | حداکثر 50 میلی آمپر |
| زمان ظهور / سقوط | 100nsec حداکثر |
| بار شفت | شعاعی: 2N؛محوری: 2N |
| ارتعاش (تحمل) | دامنه 0.75 میلی متر ، 10-50 هرتز ، 1 ساعت برای جهت X / Y / Z به صورت جداگانه |
| شوک (تحمل) | 49 / متر بر ثانیه ، سه بار برای جهت X ، Y ، Z به صورت جداگانه |
| مواد شفت | فولاد ضد زنگ 304 |
| طول کابل | 150 میلی متر |
| پوسته | آلیاژ آلومینیوم |
| بسته بندی | جعبه کارتن |
| وزن خالص | حدود 20 گرم (همراه با بسته) |
| صدور گواهینامه | م |
اصل رمزگذار
یک رمزگذار چرخشی افزایشی مقدار مشخصی از پالس ها را در هر دور خروجی می دهد.هرچه این عدد PPR بیشتر باشد ، زاویه بین هر پالس کوچکتر است.این شماره PPR برای رمزگذارهای افزایشی معمولی ثابت است.رمزگذارهای افزایشی قابل برنامه ریزی می توانند با تغییر نرم افزار این مقدار را به تعداد دلخواه تنظیم کنند.
امروزه اکثر رمزگذارهای افزایشی دارای درایور خروجی Push-Pull (HTL) یا RS422 (TTL) هستند ، اینها بیشتر مدارهای خروجی قدیمی مانند Open Collector NPN ، Open Collector PNP ، ولتاژ خروجی را جایگزین کرده اند.
مدارهای Push-Pull (HTL) که با نام Totem Pole نیز شناخته می شوند ، سطح سیگنالی را ارائه می دهند که با ولتاژ تغذیه اعمال شده مطابقت دارد.ولتاژ تغذیه معمولاً از 8 تا 30 VDC است.
با استفاده از اتصالات مناسب می توانید از رابط Push Pull برای جایگزینی مدارهای جمع کننده واقعی باز با استفاده از یک دیود خارجی متصل به روشی استفاده کنید که جهت جریان را محدود کند مدارهای RS422 (TTL) یک سطح سیگنال 5 ولت ثابت را فراهم می کند که به آن وابسته نیست ولتاژ تغذیهدو دامنه ولتاژ تغذیه را می توان انتخاب کرد: از 4.75 تا 5.5 VDC (می تواند برای جایگزینی درایورهای خروجی کلکتور باز باشد) یا از 8 تا 30 VDC.با استفاده از سیگنال های دیفرانسیل ، خروجی کاملاً با استاندارد RS422 مطابقت دارد.
تاریخ تولید
1. برای 1-10 نمونه: 3-5 روز کاری
2. برای تولید انبوه 20-50: 7-10 روز کاری
3. برای بیش از 100 قطعه ، تولید با مشتریان مورد بحث قرار می گیرد و به موقع حمل می شود
پلذت بردن مقررات:
1. T / T ، Western Union ، کارت اعتباری ، Paypal و غیره
2. 3-5 روز کاری پس از دریافت پرداخت
3. رمزگذارها پس از آماده شدن ارسال می شوند
حمل و نقل
کالاها از طریق TNT ، FedEx ، UPS ، DHL ، EMS و غیره قابل حمل هستند.
اگر جمع کننده حمل بار باشد ، می توانید بیان را با توجه به نیاز خود انتخاب کنید
اگر حساب پیک ندارید ، ارزان ترین و ایمنی ترین عبارت را برای شما بررسی می کنیم.
کارخانه ما با بیشترین شرکت پیک 30٪ تخفیف دارد ، بنابراین قیمت ممکن است تا حد امکان ارزان باشد.
اطلاعات بیشتر
اگر به دنبال اطلاعات بیشتر در مورد کارخانه یا محصولات ما هستید ، لطفا با ما تماس بگیرید یا از طریق ایمیل با ما تماس بگیرید ، ما در اسرع وقت به شما پاسخ خواهیم داد.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
