42mm آسانسور برق موتور Encoder ابعاد بیرونی 100mm 48000 قطعنامه محوری Endplay 0.1mm حداکثر
-
برجسته
رمزگذار دوار با سرعت بالا
,کد کننده نسبی نسبی
-
نام محصولآسانسور K100
-
قطر شفت30mm / 35mm / 38mm / 40mm / 42mm / 45mm
-
ضخامت38mm
-
پالس100ppr- 48000ppr
-
لحظه ای Intertiaکمتر از 100x 10-6kg.m2
-
ولتاژ منبع اختیاریDC5V و DC8-30V
-
ولتاژ بار≤DC30V
-
مواد شفتشعاعی 90N؛ محوری 60N
-
درجه حفاظتIP50
-
گواهیCE
-
محل منبعشانگهای، چین
-
نام تجاریHENGXIANG
-
گواهیCE,ISO9001
-
شماره مدلکد کننده آسانسور K100-C
-
مقدار حداقل تعداد سفارشکد کننده 1pcs جهت سفارش
-
قیمتnegotiable
-
جزئیات بسته بندیهر یک قطعه در جعبه کارتونی تک بسته بود
-
زمان تحویل3-5 روز کاری برای سفارش نمونه، 7-15 روز کاری برای سفارش توده
-
شرایط پرداختD / A، D / P، T / T، Western Union، کارت اعتباری، Master Card، Paypal و غیره
-
قابلیت ارائه100K قطعه در سال
42mm آسانسور برق موتور Encoder ابعاد بیرونی 100mm 48000 قطعنامه محوری Endplay 0.1mm حداکثر
42mm بالابر Encoder بیرونی بعد 100mm 48000 قطعنامه محوری پایان 0.1mm حداکثر

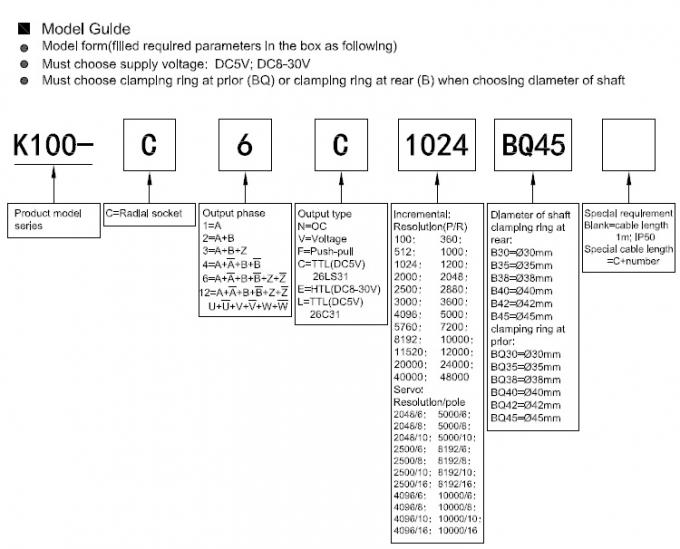

جزئیات کد مدل مدل K100
K100-C1N5000B445
K100-C2V5760B42
K100-C3F7200B40
K100-C4C8192B38
K100-C6E10000B30
K100-C4C20000BQ38
K100-C6E24000BQ35
K100-C2V40000BQ30
چرا ما را انتخاب کن
نام تجاری HENGXIANG - شریک قابل اعتماد
CE تایید - کیفیت محصول مطلوب؛
تحویل سریع - توانایی محصول قوی سهام؛
کارخانه به طور مستقیم قیمت رقابتی ارائه می دهد؛
خدمات یک مرحله ای - برای تجربه خرید کارآمد شما؛
طراحی نصب شده پذیرفته شده - طراحی سفارشی، نام تجاری خود را پذیرفته است.
اطلاعات محصول سری رمزگذار سری K100
| موارد | پارامترهای عمومی |
| نام تجاری | HENGXIANG |
| نوع رمزگذار | کد کننده افزایشی |
| قطر خارجی | 100 میلیمتر |
| ضخامت | 38 میلیمتر |
| ابعاد نصب | R50mm (ورق بهار 100T90) |
| نوع شفت توخالی | از طریق سوراخ (محکم زدن در حلقه قبل و حلقه در عقب) |
| قطر شفت توخالی | 30mm، 35mm، 38mm؛ 40mm؛ 42mm؛ 45mm؛ |
| وضوح | 100؛ 360؛ 512؛ 1000؛ 1024؛ 1200؛ 2000؛ 2048؛ 2500؛ 2880؛ 3000؛ 3600؛ 4096؛ 5000؛ 5760؛ 8192؛ 10000؛ 11520؛ 12000؛ 20000؛ 24000؛ 40000؛ 48000؛ |
| 2048/6؛ 2048/8؛ 2048/10؛ 2500/4؛ 2500/6؛ 2500/8؛ 2500/16؛ 4096/4؛ 4096/6؛ 4096/8؛ 4096/16؛ 5000/6؛ 5000/8؛ 5000/10؛ 5000/12؛ | |
| 8192/6؛ 8192/8؛ / 8192/10؛ 10000/6؛ 10000/8؛ 10000/10؛ 10000/16؛ | |
| فاز خروجی | فازهای A +، B +، Z +، A-، B-، Z-، U +، V +، W +، U-، V-، W- |
| ولتاژ تغذیه | DC5V؛ DC8-30V |
| نوع خروجی | سوکت از طرف |
| حالت خروجی | NPN / PNP (خروجی باز گرداننده) |
| خروجی ولتاژ | |
| خروجی فشار دادن | |
| درایو خط (26LS31) TTL | |
| درایو خط (DC8-30V) HTL | |
| جریان مصرف | حداکثر 100mA |
| فرکانس پاسخ بالا | 300 کیلو وات |
| اختاپوس قابل قبول | ≤3٪ رسیده |
| ولتاژ بار | ≤DC30V |
| GND | به رمزگذار وصل نیست |
| نسبت علامت به فضا | 45٪ تا 55٪ |
| شروع گشتاور | کمتر از 98 × 10 -3 نانو متر |
| لحظه ای Intertia | کمتر از 120x 10 -6 kgm 2 |
| بار شفت | شعاعی 90N؛ محوری 60N |
درباره لرزش محرک
لرزش روی یک encoder همیشه باعث اشتباه اشتباه می شود.
بنابراین ما مجبور به توجه بیشتر به محل کار coder هستیم.
پالس بیشتر در هر دور، فاصله باریک تر groat از grating، اثرات سنگ معدن به رمزگذار توسط ارتعاش، هنگامی که سرعت موتور پایین است و یا حتی متوقف شود، ارتعاش عمل بر روی شفت دهنده یا پوسته کددور باعث لرزش گریت، به این ترتیب، کد کننده ممکن است اشتباه نشان دهد سیگنال پالس
برنامه های کاربردی
- صنایع پتروشیمی
- صنعت دارویی
- صنایع غذایی
- صنعت حمل و نقل هوایی و هوافضا
- صنعت دکوراسیون معماری
- صنعت نفت و گاز
- دستگاه FFS
- دستگاه VFFS
- ماشین آلات بسته بندی
- ماشین پرکن کپسول
- دستگاه دارویی
- موتور VVVF
- موتور DC
- موتور پله ای
- کنترل حرکت سروو
- گیربکس
- موتور درب گاراژ دی سی
- موتور سروو DC
- راننده سهام
- PMDC موتور رانده شده است
- موتور دیزل بدون برس
- موتور سروو
- ماشین نقاشی
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
