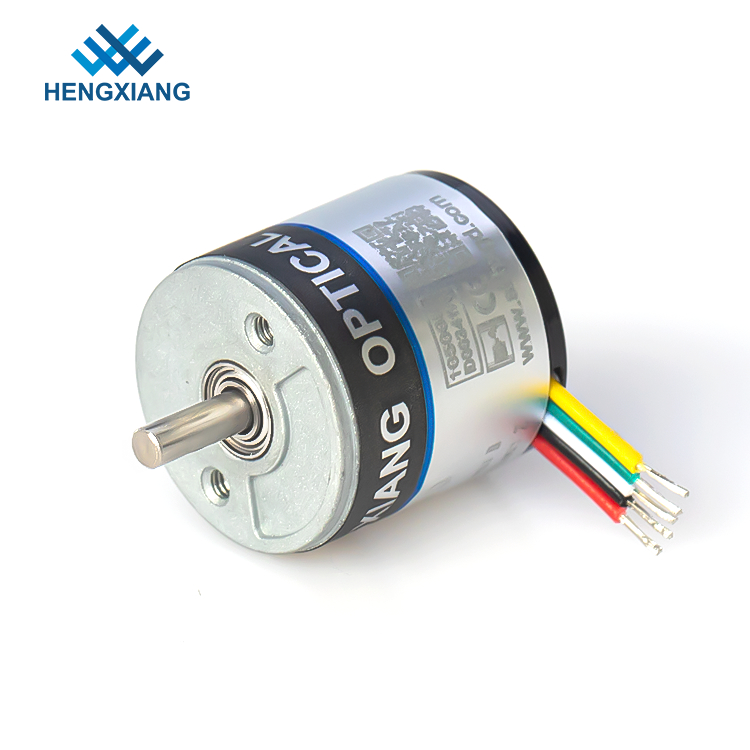

NPN قطر خارجی 18 میلی متر مینی رمزگذار چرخشی شفت جامد 2.5 میلی متر 60ppr 3.3Vdc
1، اصل کار:
توسط یک محور مرکزی از دیسک کد فوتوالکتریک، که دارای یک حلقه از طریق، کتیبه تیره است، دستگاه های انتقال و گیرنده فوتوالکتریک خوانده می شود تا چهار گروه از سیگنال های موج سینوسی ترکیب شده به A، B، C، D، هر یک تفاوت موج سینوسی به دست آید. با اختلاف فاز 90 درجه (نسبت به یک موج محیطی برای 360 درجه)، سیگنال معکوس C، D که روی دو فاز A، B قرار گرفته است، می تواند پایداری سیگنال را افزایش دهد.هر نوبت دیگر یک پالس فاز Z را برای نشان دادن موقعیت مرجع صفر خروجی می دهد.
از آنجایی که اختلاف فاز بین A و B 90 درجه است، می توان چرخش رو به جلو و معکوس انکودر را با مقایسه فاز A در جلو یا فاز B در جلو تشخیص داد و موقعیت مرجع صفر انکودر را می توان تشخیص داد. با پالس صفر به دست می آید.
1. ویژگی: مینی رمزگذار افزایشی، شفت توخالی، آسان برای نصب
2. کاربرد: موتور زیر مینیاتوری، ابزار کوچک برای کنترل اتوماسیون.
3. پارامترهای مهم: قطر خارجی 18 میلی متر، ضخامت 15.3 میلی متر، شفت توخالی / کور 2.5 میلی متر، وضوح حداکثر 1600 ppr، ولتاژ تغذیه DC5V.DC8-30V، درجه حفاظت IP50، طول کابل 150 میلی متر
