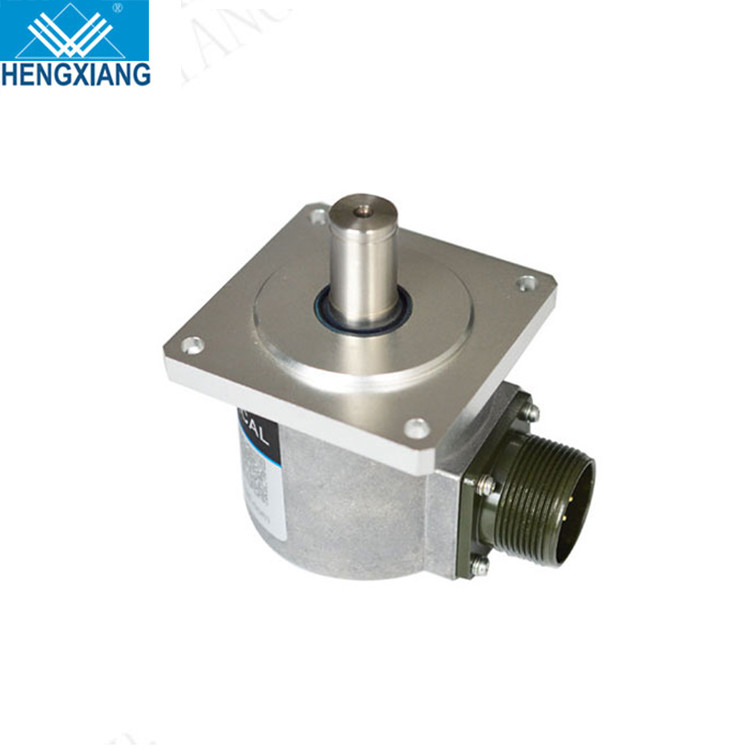

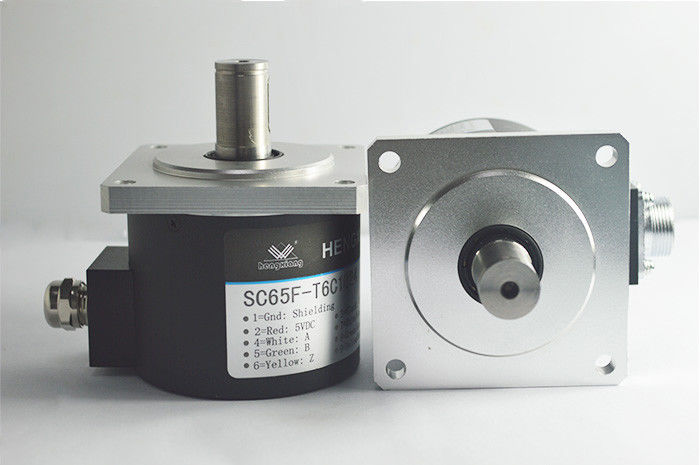

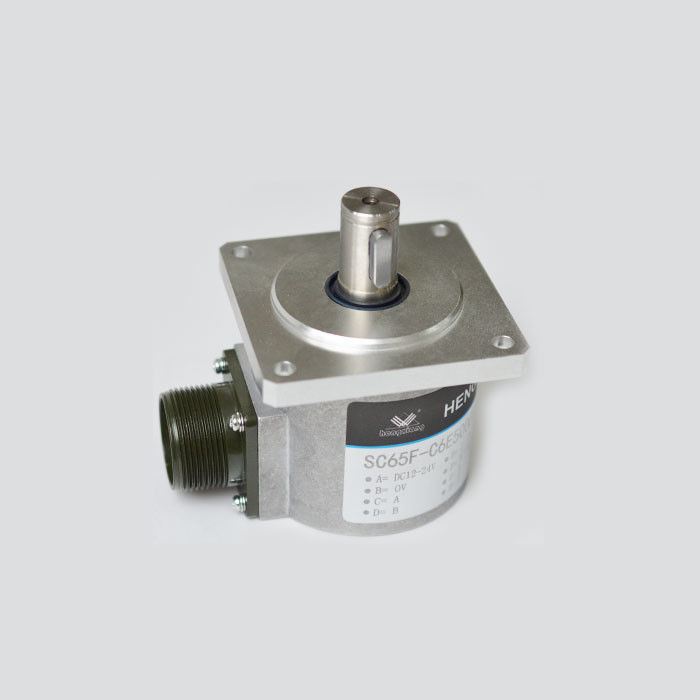

5000ppr solid shaft 15mm flange 65mm rotary motor incremental encoder

انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری

  • قطر بیرونی
    65 میلی متر
  • ضخامت
    58 میلی متر
  • بعد فلنج
    68x68mm
  • بعد نصب
    56x56mm
  • طول شفت
    26 میلی متر
  • قطر شفت جامد
    15mm (KEYWAY 5mm)
  • ولتاژ تغذیه
    DC5V ; DC8-30V
  • درجه حفاظت
    IP50 ; IP50؛ IP65 IP65
  • محل منبع
    شانگهای، چین
  • نام تجاری
    HENGXIANG
  • گواهی
    CE,ISO9001
  • شماره مدل
    SC65F
  • مقدار حداقل تعداد سفارش
    1 عدد
  • قیمت
    Consult us
  • جزئیات بسته بندی
    هر 1 قطعه در جعبه کارتن تک بسته بندی شد
  • زمان تحویل
    3-5 روز کاری برای سفارش نمونه، 7-15 روز کاری برای سفارش انبوه
  • شرایط پرداخت
    L/C، D/A، D/P، T/T، Western Union، MoneyGram
  • قابلیت ارائه
    100 هزار قطعه در سال

انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری

انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری





1. ویژگی: SC65Fسفارشی سازی ساعترمزگذار افزایشی شفت زرد، resolution / نصب / شفت را می توان سفارشی کرد.لطفا برای اطلاعات بیشتر با فروش مشورت کنید.



2.کاربرد: موتور، CNC و سایر زمینه های اتوماسیون صنعتی.



3. پارامتر مهم: وضوح تا65536ppr، درجه حفاظت بالاIP65





پارامترهای اساسی
موارد
پارامترهای اساسی
نام تجاری
هنگ سیانگ
نوع رمزگذار
رمزگذار افزایشی
قطر بیرونی
65 میلی متر
ضخامت
58 میلی متر
بعد فلنج
68x68mm
بعد نصب
56x56mm
طول شفت
26 میلی متر
قطر شفت جامد
15mm (KEYWAY 5mm)
وضوح
50;60;100;200;250;256;300;360;400;450;500;512;600;720;1000
1000;1024;1200;1250;1440;1800;2000;2048;2500;2880;3000;

3600;4000;4096;5000;5760;8192;10000;11520;16384;20000;23040
فاز خروجی
فاز A+,B+,Z+,A- B- Z-
ولتاژ تغذیه
DC5V ; DC8-30V
نوع خروجی
کابل شعاعی
سوکت شعاعی

NPN/PNP (خروجی کلکتور باز)

ولتاژ خروجی
حالت خروجی
خروجی فشار کش

درایو خط (26LS31) TTL

درایو خط (DC8-30V) HTL
درجه حفاظت
IP50؛IP65
طول کابل
1M (طول کابل را می توان به طور مناسب اضافه کرد
نیاز دارد، اما نیاز به پرداخت جداگانه دارد)
جریان مصرف
حداکثر 100 میلی آمپر
فرکانس پاسخ بالا
300 کیلوهرتز
موج دار شدن مجاز
≤3%rms
ولتاژ بار
≤DC30V
قدرت عایق
AC500V 60s
مقاومت عایق
10MΩ
GND
به رمزگذار متصل نیست
نسبت علامت به فضا
45% تا 55%
گشتاور شروع
کمتر از 10 متر نیوتن متر
لحظه بین المللی
کمتر از 3x10-6kg.m2
بار شفت
شعاعی 30N;محوری 20N
REV
5000 دور در دقیقه؛ IP65≤3000 دور در دقیقه
تحمل زندگی
1.5x109 دور در بار نامی (100000 ساعت در 2500 RPM)
دمای محیط
عملکرد: -20 ± 80 درجه، ذخیره سازی: -25 الی 85 درجه
رطوبت محیط
عملکرد و ذخیره سازی: 35-85٪ RH (غیر متراکم)
لرزش (تحمل)
دامنه 0.75 میلی متر، 5-55 هرتز، 2 ساعت برای سه محور به صورت جداگانه
جوراب (استقامت)
490m/s2، 11 ms سه بار برای جهت X،Y،Z به صورت جداگانه
مواد شفت
فولاد ضد زنگ
مواد پوسته
آلومینیوم دیا ریخته گری
طول کابل
1000 میلی متر (کابل با محافظ)
گواهینامه
CE

بسته بندی
جعبه کارتن

وزن خالص
حدود 590 گرم (با بسته بندی)
توضیحات محصولات
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 0



راهنمای انتخاب مدل
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 1



ابعاد ساخت
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 2
بسته بندی محصول
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 3
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 4
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 5
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 6
استفاده از محصول
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 7
درباره کارخانه
ShanghaiHengxiangOptical Electronics Co.,Ltd، واقع در شانگهای، یک شهر بین المللی چین، که در سال 2001 راه اندازی شد، یک شرکت تولید کننده حرفه ای با تکنولوژی بالا است، که تحقیقات و تولید، نهادی را که طراحی نوری، مکانیکی و الکترونیکی را یکپارچه می کند، ارائه می دهد.اکنون ما خط لوله اولیه ساخت رمزگذار را به پایان رسانده ایم.پس از سالها توسعه، رمزگذارهای چرخشی اکنون دارای 10 سری و بیش از 100 نوع هستند که هر دو در سراسر جهان به فروش می رسند.رمزگذارهای چرخشی ما به طور گسترده برای زمینه اتوماسیون استفاده می شوند، مانند تجهیزات اداری، تجهیزات حفاظت از آب، تجهیزات الکتریکی، ماشین آلات نساجی، ماشین آلات نجاری، ماشین آلات تزریق، تجهیزات ولکانیزاسیون، دستگاه پزشکی، دستگاه CNC، دستگاه متالورژی، ماشین آلات چاپ، دستگاه تست لیف، سروو موتور، دستگاه بسته بندی و غیره، اعتماد و شهرت بالایی را از مشتریان به دست آورده است.رمزگذار نام تجاری "HengXiang" دارای گواهینامه سیستم مدیریت کیفیت ISO9001: 2000 و گواهینامه CE است، علاوه بر این، ما پنج اختراع اختراع و پنج اختراع مدل سودمند داریم، همچنین پروژه تحول دستاوردهای جدید و پیشرفته شانگهای را گذرانده است.هدف ما: برآورده کردن نیاز مشتری، ایجاد ارزش اجتماعی، خدمت به مشتریان با دقت و دستیابی به برد-برد.صمیمانه از همه مشتریان برای بازدید از شرکت ما برای بررسی و سفارشی محصولات برند "هنگ ژیانگ" استقبال می کنیم.
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 8
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 9
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 10
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 11
بازخورد مشتریان
انکودر افزایشی موتور دوار 5000ppr فلنج 15 میلی متری 12
سوالات متداول
س: MOQ شما چیست؟
A: 1 عدد
س: چگونه رمزگذار خود را سفارش دهیم؟
پاسخ: با ما تماس بگیرید یا به ما ایمیل بزنید، ما در اسرع وقت به شما پاسخ خواهیم داد.
س: آیا شما یک کارخانه یا یک شرکت تجاری هستید؟
A: ما 100٪ کارخانه با نام تجاری خود هستیم.
س: مارک شما چیست؟
A: HENGXIANG
س: آیا می توانید محصول را به کشور ما ارسال کنید؟
A: بله، لطفا مقصد و کد پستی خود را راهنمایی کنید، ما بلافاصله هزینه حمل و نقل را برای شما بررسی می کنیم.
س: چگونه می توان آخرین قیمت را دریافت کرد؟
پاسخ: با ما تماس بگیرید و انتخاب مدل رمزگذار را به من بگویید.
س: چگونه یک مدل رمزگذار مناسب را انتخاب کنیم؟
A: یک مدل رمزگذار درست بر اساس برنامه ها و پارامترهای مختلف است، در صورت داشتن هرگونه سوال می توانید برای پشتیبانی فنی با ما تماس بگیرید.
س: آیا پشتیبانی فنی ارائه می دهید؟
A: بله، ما تکنسین حرفه ای داریم که می تواند تمام شک های شما را حل کند.
س: آیا می توانید کارخانه نمونه ای ارائه دهید؟
A: بله، نمونه می تواند ارائه شود.
س: چگونه برای نمونه پرداخت کنیم؟
A: در حال حاضر، کارخانه ما T/T، کارت اعتباری، Paypal، Western Union یا پول نقد را می پذیرد.
س: آیا ویدیویی از محصولات خود دارید؟
پاسخ: بله، می توانید از صفحه یوتیوب ما برای ویدیوهای رمزگذار بازدید کنید.
س: خط مشی تضمین محصول رمزگذار شما چیست؟
A: 1 سال ضمانت کیفیت و پشتیبانی فنی مادام العمر.
س: از کجا می توانم کاتالوگ یا برگه انکودر را دانلود کنم؟
پاسخ: می توانید از وب سایت رسمی ما دیدن کنید یا مستقیماً آخرین فایل ها را برای ما ایمیل کنید.
س: چه پارامترهایی قبل از سفارش رمزگذار درخواست می شود؟
A: قبل از شروع سفارش باید برخی از پارامترهای اساسی را دریافت کنید.مانند ابعاد نصب، وضوح، سیگنال مدار، ولتاژ منبع تغذیه و غیره.
اگر در انتخاب مدل شک دارید، می توانید برای دستیار بیشتر با ما تماس بگیرید.
