Stainless steel through hole encoder,ip67 through hole encoder,ip67 stainless steel encoder
,ip67 through hole encoder
,ip67 stainless steel encoder
-
نوع رمزگذارنوع افزایشی
-
قطر خارجی50 میلی متر
-
ضخامت27 میلی متر
-
قطر شافت توخالی10 میلی متر ؛ 12 میلی متر ؛ 14 میلی متر ؛ 15 میلی متر (اختیاری)
-
وضوح1000; 1000؛ 1024; 1024؛ 1250; 1250؛ 2000; 2000؛<
-
ولتاژ تغذیهDC5V; DC5V DC8-30V DC8-30V
-
میزان مصرف فعلی100mA Max; حداکثر 100 میلی آمپر ؛ 120mA Max حداکثر 120 میلی آمپر
-
فراوانی پاسخ بالا100kHZ; 100kHZ ؛ 500kHZ; 500kHZ ؛ 600kHZ 600kHZ
-
GNDبه رمزگذار متصل نیست
-
حفاظتIP67
-
محل منبعشانگهای، چین
-
نام تجاریHENGXIANG
-
گواهیCE,ISO9001
-
شماره مدلPGK50
-
مقدار حداقل تعداد سفارش1 عدد
-
قیمتConsult us
-
جزئیات بسته بندیهر 1 قطعه در جعبه کارتن تک بسته بندی شد
-
زمان تحویل3-5 روز کاری برای سفارش نمونه ، 7-15 روز کاری برای سفارش جمعی
-
شرایط پرداختL / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram
-
قابلیت ارائه100K قطعه در سال

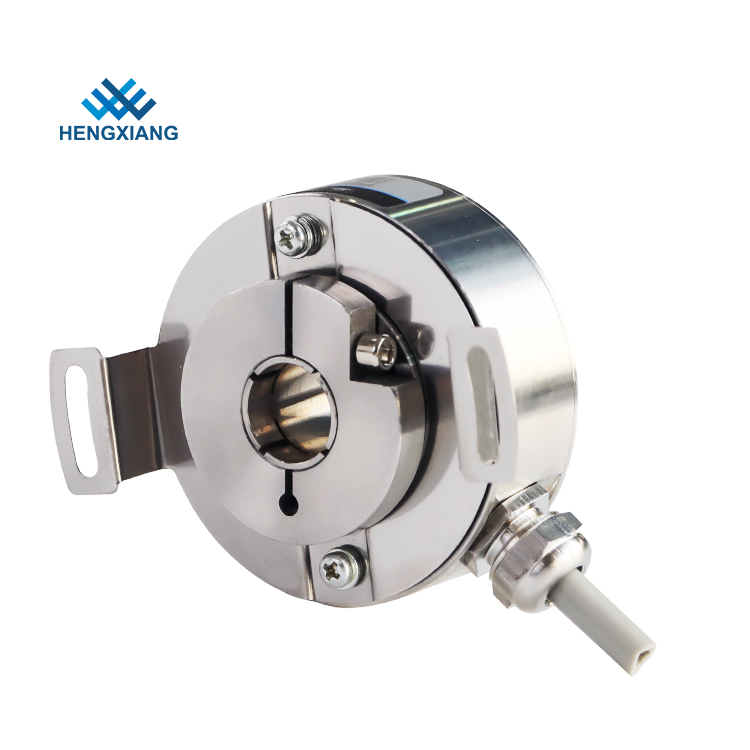

شفت توخالی PGK50 فولاد ضد زنگ Ip67 از طریق رمزگذار سوراخ
رمزگذار PGK50 فولاد ضد زنگ 1024ppr افزایش سطح حفاظت رمزگذار IP67 سروو موتور رمزگذار
| موارد | پارامترهای اساسی |
| نام تجاری | هنگسیانگ |
| نوع رمزگذار | نوع افزایشی |
| قطر بیرونی | 50 میلی متر |
| ضخامت | 27 میلی متر |
| نوع شفت توخالی | از طریق شفت |
| قطر شفت توخالی | 10 میلی متر ؛ 12 میلی متر ؛ 14 میلی متر ؛ 15 میلی متر (اختیاری) |
| وضوح | 1000؛1024؛1250؛2000؛2048؛2500؛4096؛5000؛10000 |
| فاز خروجی | 1 = A+B ؛2 = A+B ؛3 = A+B+Z ؛4 = A+A-+B+B- ؛6 = A+A-+B+B-+Z+Z- ؛12 = A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
| ولتاژ تغذیه | DC5V ؛DC8-30V |
| نوع خروجی | کابل شعاعی |
| حالت خروجی | F = Push-pull؛C = TTL (DC5V) |
| E = HTL (DC8-30V) | |
| جریان مصرف | حداکثر 100 میلی آمپر ؛حداکثر 120 میلی آمپر |
| فراوانی پاسخ بالا | 100kHZ ؛500kHZ ؛600kHZ |
| GND | به رمزگذار متصل نیست |
| گشتاور شروع | کمتر از 9.8 × 10-3 نیوتن متر |
| لحظه اینرسی | کمتر از 6.5 × 10-6 کیلوگرم متر مربع |
| دمای محیط | عملکرد: -40 ~+90 ℃ (کابل سیم پیچ قابل تکرار: -10) ؛ذخیره سازی: -45 ~+95 |
| رطوبت محیط | عملکرد و ذخیره سازی: 50 ~ 85 R RH (بدون تراکم) |
| حفاظت | IP67 |
| پوسته | فولاد ضد زنگ |
| صدور گواهینامه | CE |
| بسته | جعبه کارتن |
| وزن خالص | حدود 150 گرم |
اصل رمزگذار
یک رمزگذار چرخشی افزایشی مقدار معینی از پالس ها را در هر دور خروجی تولید می کند.هرچه این عدد PPR بیشتر باشد ، زاویه بین هر پالس کوچکتر است.این شماره PPR برای رمزگذارهای افزایشی معمولی ثابت است.رمزگذارهای افزایشی قابل برنامه ریزی می توانند با تغییر نرم افزار این مقدار را به عدد دلخواه تنظیم کنند.
امروزه اکثر رمزگذارهای افزایشی دارای درایور خروجی Push-Pull (HTL) یا RS422 (TTL) هستند ، این مدارها جایگزین بسیاری از مدارهای خروجی قدیمی مانند Open Collector NPN ، Open Collector PNP ، Voltage Output شده اند.
مدارهای Push-Pull (HTL) که به Totem Pole نیز معروف هستند ، سطح سیگنالی را ارائه می دهند که با ولتاژ تغذیه اعمال شده مطابقت دارد.ولتاژ تغذیه معمولاً بین 8 تا 30 VDC متغیر است.
با استفاده از اتصالات مناسب می توانید از رابط Push Pull برای جایگزینی مدارهای کلکتور باز واقعی با استفاده از دیود خارجی متصل به نحوی که جهت جریان را برای مدارهای RS422 (TTL) متصل می کند ، یک سطح سیگنال ثابت 5 ولت که وابسته نیست استفاده کنید. ولتاژ منبع تغذیهدو محدوده ولتاژ تغذیه را می توان انتخاب کرد: از 4.75 تا 5.5 VDC (می تواند برای جایگزینی درایورهای خروجی جمع کننده باز استفاده شود) یا از 8 تا 30 VDC.با استفاده از سیگنال های دیفرانسیل خروجی کاملاً مطابق با استاندارد RS422 است.
تاریخ تولید
1. برای 1-10 نمونه: 3-5 روز کاری
2. برای تولید انبوه 20-50: 7-10 روز کاری
3. برای بیش از 100 عدد ، تولید با مشتریان مورد بحث قرار می گیرد و به موقع ارسال می شود
پشایستگی مقررات:
1. T/T ، Western Union ، کارت اعتباری ، Paypal و غیره
2. 3-5 روز کاری پس از دریافت پرداخت
3. رمزگذارها پس از آماده شدن ارسال می شوند
حمل و نقل
کالاها را می توان از طریق TNT ، FedEx ، UPS ، DHL ، EMS و غیره حمل کرد.
در صورت جمع آوری بار ، می توانید اکسپرس را با توجه به نیاز خود انتخاب کنید
اگر حساب پیک ندارید ، ما ارزان ترین و ایمن ترین اکسپرس را برای شما بررسی می کنیم و پیدا می کنیم.
کارخانه ما دارای 30 discount تخفیف با اکثر شرکت های پیک است ، بنابراین قیمت می تواند تا آنجا که ممکن است ارزان باشد.
اطلاعات بیشتر
اگر به دنبال اطلاعات بیشتر در مورد کارخانه یا محصولات ما هستید ، لطفاً همین حالا با ما تماس بگیرید یا به ما ایمیل بزنید ، ما در اسرع وقت به شما پاسخ خواهیم داد.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
