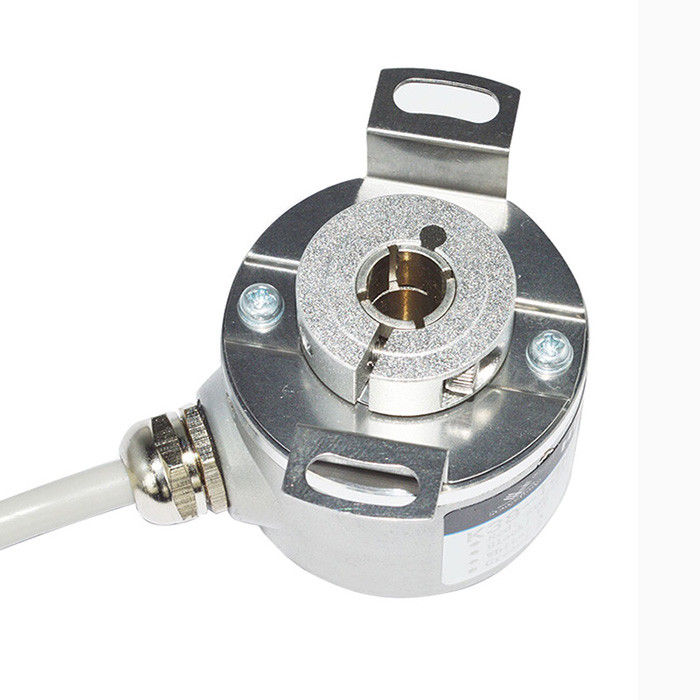

Blind Hole 8mm K38 Rotary Shaft Encoder AB Phase NPN Output Dc 10 - 30vV rotayr encoder

دیافراگم کروی 8mm K38 روتاری شفت Encoder AB فاز NPN خروجی Dc 10 - 30vV rotayr رمزگذار

محصولات - کدک های روتاری اپتیکال
  • برجسته

    Encoder position encoder

    ,

    encoder rotary increment

  • نوع رمزگذار
    کد کننده دوار
  • قطر خارجی
    38mm
  • ابعاد نصب
    R23.5mm (ورق ورق 38T45)
  • نوع شفت توخالی
    سوراخ کور؛ از طریق سوراخ
  • قطر شفت توخالی
    5mm، 6mm، 6.35mm؛ 8mm
  • بار شفت
    Radiel: 40N؛ محوری: 20N
  • بالا REV
    5000RPM؛ IP65≤3000r دور در دقیقه
  • طول کابل
    1000mm
  • محل منبع
    شانگهای، چین
  • نام تجاری
    HENGXIANG
  • گواهی
    CE,ISO9001
  • شماره مدل
    کد کننده سری روتاری K38
  • مقدار حداقل تعداد سفارش
    کد کننده 1pcs برای شروع سفارش
  • قیمت
    negotiable
  • جزئیات بسته بندی
    هر یک قطعه در جعبه کارتونی تک بسته بود
  • زمان تحویل
    3-5 روز کاری برای سفارش نمونه، 7-15 روز کاری برای سفارش توده
  • شرایط پرداخت
    D / A، D / P، T / T، Western Union، کارت اعتباری، Master Card، Paypal و غیره
  • قابلیت ارائه
    100K قطعه در سال

دیافراگم کروی 8mm K38 روتاری شفت Encoder AB فاز NPN خروجی Dc 10 - 30vV rotayr رمزگذار

  • Blind Hole 8mm K38 Rotary Shaft Encoder AB Phase NPN Output Dc 10 - 30vV rotayr encoder
  • Blind Hole 8mm K38 Rotary Shaft Encoder AB Phase NPN Output Dc 10 - 30vV rotayr encoder
دریافت قیمت اکنون تماس بگیرید

سوراخ کروم 8 میلیمتر شافت K38 کد کننده های دوار نوری AB فاز NPN خروجی dc10-30V کد کننده دوار

توضیحات محصول

قطر شفت توخالی 6mm، 6.35mm، 8mm

از طریق سوراخ یا سوراخ سوراخ شفت

سطح حفاظت سطح IP50 یا IP65

خروجی سیگنال مدار: NPN، PNP، خروجی ولتاژ، فشار کشیدن، خروجی خط راننده

رزولوشن (PPR): حداکثر 50ppr حداکثر 16384ppr

IP کلاس IP50 یا IP65

بعد نصب 45mm

فاز خروجی: A-، B-، ABZ یا A + B + Z + ABZ-

وزن ناخالص 140 گرم

ابعاد

جدول پارامتر

موارد پارامترهای عمومی
نام تجاری HENGXIANG
نوع رمزگذار کد کننده افزایشی
قطر خارجی 38 میلیمتر
دمای محیط دمای کار: -20 ~ + 90 درجه (غیر آبیاری)
دمای ذخیره سازی: -25 ~ +100 درجه (غیر آبیاری)
انسانیت زیست محیطی عملیات و ذخیره سازی: 35 ~ 85٪ RH (غیر متراکم)
پوسته آلومینیوم آلومینیوم
جریان مصرف حداکثر 100mA
بار شفت شعاع: 40N؛ محوری: 20N
بالا REV 5000RPM؛ IP65≤3000r دور در دقیقه
استحکام عایق AC500V 60s
مقاومت عایق 10 مگابایت
نسبت علامت به فضا 45٪ تا 55٪
فرکانس پاسخ بالا حداکثر 300kHz
مواد شل آلومینیوم آلومینیوم
تحمل زندگی 1.5x109 دور در بار امتیاز (100000 ساعت در 2500 دور در دقیقه)
GND به رمزگذار وصل نیست
مواد شفت فولاد ضد زنگ
لرزش (تحمل) دامنه 0.75mm، 5-55Hz، 2 ساعت برای X / Y / Z به صورت جداگانه
شوک (تحمل) 490m / s2،11 ms سه مرتبه جهت X، Y، Z به صورت جداگانه
درجه حفاظت IP50؛ IP65
طول کابل 1000 میلیمتر

مزیت ما

بیش از 18 سال تجربه تولید رمزگذار

بیش از 20 سال مهندسین با تجربه

نام تجاری خود و نام تجاری منحصر به فرد

صدور گواهینامه CE برای تمام مدل ها

تاریخ تحویل سریع

100٪ بازرسی کامل قبل از حمل و نقل

سوالات متداول

س: کجا می توانم کاتالوگ کد کننده یا داده ها را دانلود کنم؟

A: شما می توانید از وب سایت رسمی ما دیدن کنید یا ما را به طور مستقیم به آخرین فایل ها ارسال کنید.

س: قبل از سفارش رمزگذار چه پارامترها درخواست می شود؟

الف: قبل از شروع سفارش، پارامترهای اساسی را دریافت کنید. مانند ابعاد نصب، قطعنامه، سیگنال مدار، ولتاژ منبع تغذیه و غیره

اگر در مورد انتخاب مدل شک دارید، می توانید با ما تماس بگیرید تا دستیار بیشتری بگیرید.

س: کارخانه شما کجاست؟

A: کارخانه ما در شهر شانگهای واقع شده است.

س: آیا می توانم به کارخانه شما مراجعه کنم؟

A: بله، شما هر وقت که راحت هستید، ما از کارخانه ما بازدید می کنیم.

پرسش: MOQ شما چیست؟

A: 1 عدد

س: چگونه رمزگذار خود را سفارش دهید؟

A: با ما تماس بگیرید یا ایمیل بفرستید، ما در اسرع وقت به شما پاسخ خواهیم داد.

س: آیا شما یک کارخانه یا یک شرکت تجاری هستید؟

A: ما کارخانه 100٪ با نام تجاری ما است.

س: نام تجاری شما چیست؟

A: HENGXIANG

تاریخ تولید

1. برای نمونه های 1-10: 3-5 روز کاری

2. برای 20-50 تولید انبوه: 7-10 روز کاری

3. برای بیش از 100 عدد، تولید با مشتریان و کشتی در زمان بحث خواهد شد

تئوری فنی

رمزگذار را می توان با کابل یا اتصال دهنده انتخاب کرد. اگر گزینه اتصال را انتخاب کنید، به یک اتصال متصل یا یک کابل (هر دو کانکتور و کابل) نیاز دارید. این به شما یک نقطه اتصال به رمزگذار را می دهد، اما لزوما تمام راه را به کابینه کنترل شما نمی دهد. بسته به فاصله، ممکن است به جعبه اتصال، کانال و سینی کابل نیاز داشته باشید. هنگام ردیابی کابل رمزگذار برای کاهش اثر صدا، باید مراقب باشید. برای کاهش این تأثیر، کابل باید در اطراف سیمهای محافظ بافته شده داشته باشد و سیم ها باید جفت پیچ خورده باشند. کابل رمزگذار باید در یک کانال با کمترین کابل های DCV باشد و کابل های AC و قدرت بالا را از هم جدا کند. اگر سینی های کابل با کابل های AC و DC وجود داشته باشد، باید تقسیم فلزی متناوب بین کابل های DC و AC وجود داشته باشد. اگر کابل رمزگذار نیاز به عبور از یک کابل AC، باید به عمق (90 درجه به یکدیگر) متقابل. سپر باید به یک مکان زمین در کابینه کنترل (به طوری که دارای توپولوژی ستاره ای) متصل باشد.

حمل و نقل

1. محصولات می توانند از طریق TNT، FedEx، UPS، DHL، EMS، و غیره ارسال شوند.

2. اگر حمل کننده را انتخاب کنید، می توانید اکسپرس را با توجه به نیاز خود انتخاب کنید

3. اگر هیچ حساب پیکی نداشته اید، ما برای شما کمترین و ایمن ترین اکانت را بررسی و پیدا خواهیم کرد.

4. کارخانه ما دارای 30٪ تخفیف با شرکت پیک است، بنابراین قیمت می تواند به همان قیمت باشد.

شرایط پرداخت

1. T / T، اتحادیه های غربی، کارت اعتباری، پی پال و غیره

2. 3-5 روز کاری پس از دریافت پرداخت

3. رمز گذاران یک بار آماده می شوند
