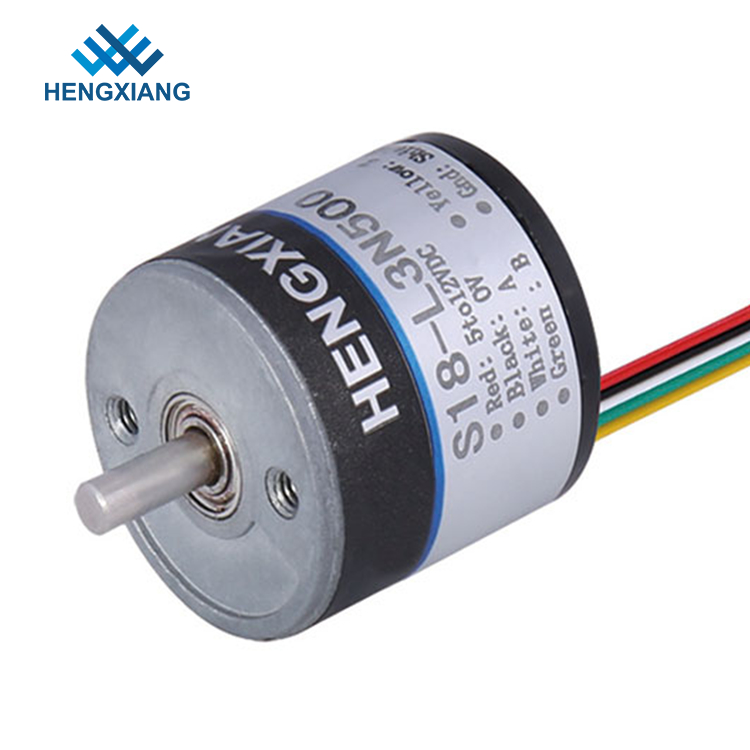

Encoder روتاری مینیاتور 2.5mm شفت جامد، Encoder Rotary Resolution 360 فاز ABZ
-
برجسته
رمزگذار نوری مینیاتوری
,رمزگذار دوار ساده
-
قطر خارجی18 میلیمتر
-
ضخامت18 میلیمتر
-
قطر شفت جامد2.5 میلیمتر
-
فاز خروجیفاز A، B، Z
-
ولتاژ تغذیهDC5V؛ DC8-30V
-
نوع خروجیکابل از طرف یا عقب
-
حالت خروجیمدار خروجی جمع کننده (NPN و PNP)
-
فرکانس بالا پاسخحداکثر 100 کیلوگرم
-
محل منبعشانگهای، چین
-
نام تجاریHENGXIANG
-
گواهیCE,ISO9001
-
شماره مدلکد کننده دوار S18
-
مقدار حداقل تعداد سفارشاولین رمزگذار 1pcs
-
قیمتnegotiable
-
جزئیات بسته بندیهر کدک از 1 قطعه با جعبه Caton بسته بندی شد
-
زمان تحویل1-3 روز کاری
-
شرایط پرداختD / A، D / P، T / T، Western Union، MoneyGram
-
قابلیت ارائه100K قطعه در سال
Encoder روتاری مینیاتور 2.5mm شفت جامد، Encoder Rotary Resolution 360 فاز ABZ
قطر بیرونی 18 میلیمتر محور جامد 2.5 میلی متر ضخامت دیافراگم مجهز به دیافراگم ABZ فاز 360
مسائلی که نیاز به توجه دارند
1. باید ولتاژ منبع تغذیه را انتخاب کنید: DC5V یا DC8-30V
2. اگر صفحه کدنویسی توخالی را انتخاب کرده اید، باید شماره مدل صفحات برگ را انتخاب کنید
3. لطفا سرعت موتور (RPM) را که در واقع از آن استفاده میکنید توصیه کنید
4. اگر نیازهای دیگری دارید، لطفا پارامترهای جزئی را ارائه دهید
نقاط فروش ما
- پاسخ سریع یک بار پرس و جو نقل قول مشتری دریافت کرد
- تیم مهندسی حرفه ای، برای حل مشکلات شما در هر زمان
- دقیق بازرسی قبل از حمل و نقل
- مدل های مختلف رمزگذار انتخاب می شوند
- زمان کوتاهی
- استاندارد با کیفیت بالا
جدول پارامتر کد کننده S18
| نام تجاری | HENGXIANG |
| ابعاد بیرونی | قطر خارجی 18 میلیمتر |
| ضخامت: 18 میلی متر | |
| قطر شفت جامد: 2.5 میلی متر | |
| وضوح | 36، 50، 60، 100، 200، 250، 256، 360، 400، 500، 512، 720، 800، 1000، 1024، 1440، 1600 |
| فاز خروجی | فاز A، B، Z |
| ولتاژ تغذیه | DC5V؛ DC8-30V |
| نوع خروجی | کابل از طرف |
| کابل از پشت | |
| حالت خروجی | مدار خروجی جمع کننده (NPN و PNP) |
| دمای محیط | دمای کار: -20 ~ + 80 درجه (غیر آبیاری) |
| دمای ذخیره سازی: -25 ~ + 85 ° (غیر آبیاری) | |
| انسانیت زیست محیطی | عملیات و ذخیره سازی: 35 ~ 85٪ RH (غیر متراکم) |
| فرکانس بالا پاسخ | حداکثر 100 کیلوگرم |
| لرزش (تحمل) | دامنه 0.75mm، 10-50Hz، 1 ساعت جهت جهت X / Y / Z به صورت جداگانه |
| شوک (تحمل) | 49 / m / s2، سه بار برای جهت X، Y، Z به صورت جداگانه |
| مواد شفت | 304 فولاد ضد زنگ |
| طول کابل | 150 میلیمتر |
| پوسته | آلیاژ آلومینیوم |
| بسته بندی | جعبه کارتن |
| وزن خالص | حدود 20 گرم (با بسته) |
| صدور گواهینامه | CE |
کاتالوگ کدبند
اگر قبلا مدل رمزگذار را انتخاب کرده اید، می توانید به صورت مستقیم به ما ایمیل بزنید یا برای دریافت جدیدترین کاتالوگ، با ما تماس بگیرید.
اما اگر هنوز شک دارید در انتخاب یک مدل مدل رمزگذار مناسب هستید، همچنین می توانید با ما تماس بگیرید تا فهرست مربوطه را دریافت کنید.
تاریخ تولید
3-5 روز کاری برای نمونه پس از پرداخت کامل
7-15 روز برای تولید انبوه بعد از پرداخت کامل
روش عملیات Encoder
اکثر کد کننده های افزایشی Oday دارای راننده خروجی Push-Pull (HTL) یا RS422 (TTL) هستند، اینها بسیاری از مدارهای خروجی قدیمی مانند NPN Collector NPN، PNP جمع کننده باز، ولتاژ خروجی را جایگزین کرده اند.
مدارهای Push-Pull (HTL)، همچنین به عنوان Totem Pole شناخته می شوند، یک سطح سیگنال را مطابق با ولتاژ منبع تغذیه اعمال می کنند. ولتاژ منبع تغذیه معمولا از 8 تا 30 VDC متغیر است.
با استفاده از اتصالات مناسب شما می توانید از رابط Push Pull برای جایگزینی مدارهای کلکتور باز با استفاده از یک دیود خارجی متصل شده به منظور محدود کردن جهت جریان برای مدارهای RS422 (TTL) استفاده کنید که سطح سیگنال ثابت 5V است که وابسته به ولتاژ منبع تغذیه دو محدوده ولتاژ تغذیه را می توان انتخاب کرد: از 4.75 تا 5.5 VDC (می تواند برای جایگزینی راننده خروجی باز گرداننده) یا از 8 تا 30 VDC استفاده شود. با استفاده از دیفرانسیل سیگنال خروجی به طور کامل به استاندارد RS422 مطابقت دارد.
خروجی های دیفرانسیل دارای بیشترین قابلیت پاسخگویی و بهترین ایمنی صدا هستند. برای اطمینان از این گیرنده نیز باید یک تفاوت باشد.
جایگزینی رانندگان خروجی قدیمی تر
